Приспособление сверлильное 3D сборка

Приспособление сверлильное для работы в условиях серийного производства.
Требования техники безопасности:
1. Наружные элементы конструкции не должны иметь поверхностей с неровностями (острые кромки, углы и др.), представляющими источник опасности, если их наличие не вызывается функциональным назначением.
2. Конструкция СП должна обеспечивать свободное и принудительное удаление СОЖ и стружки, а так же отсос загрязненного воздуха из зоны обработки, если в рабочей зоне возможно появление вредных аэрозолей, газов, концентрация которых превышает нормы, установленные ГОСТ 12.1.005-76.
4. Должна обеспечиваться безопасность установки и снятие заготовок, устраняющая возможность их самопроизвольного падения на опоры.
5. Приспособления массой до 30 кг, должны иметь конструктивные элементы для безопасной и удобной их установки и снятия вручную.

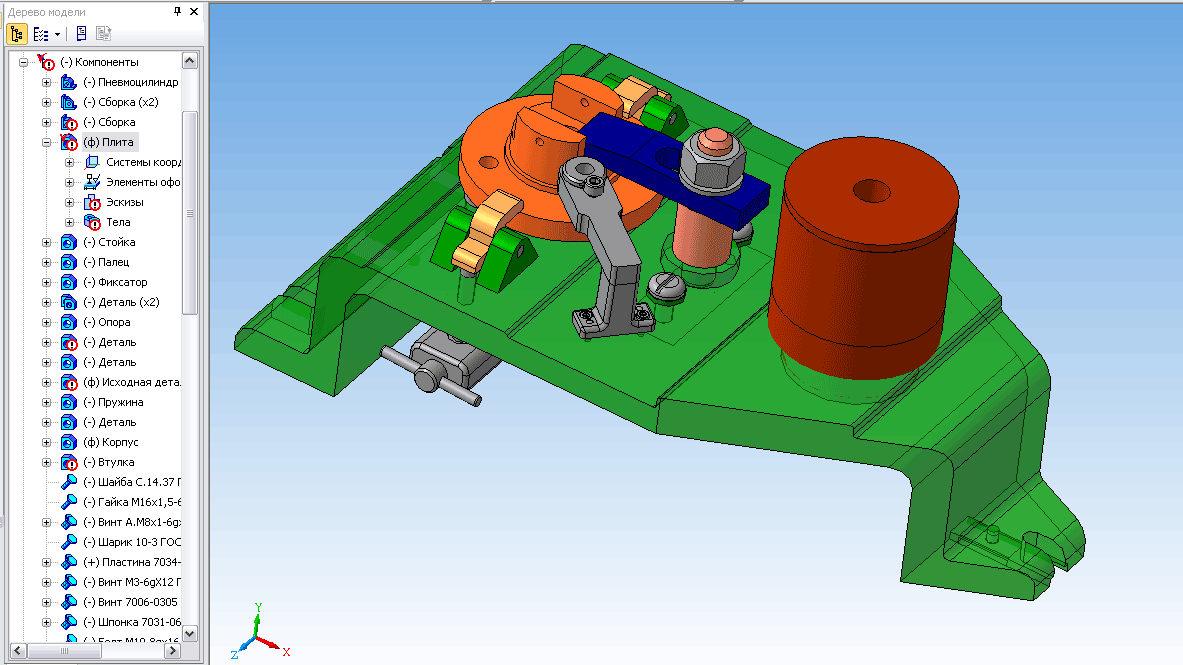

Сборка содержит множество ошибок построения, см картинку + импортированные тела.

Состав: 3D Сборка, чертеж, спецификация Язык документа

Софт: Компас-3D 13 SP1
