Пристрій для розкушування гайок

Пристрій для розкушування гайок призначений для знімання гайки з болта, при чому товщина гайки може бути люба, а ширина не більше – 24мм.

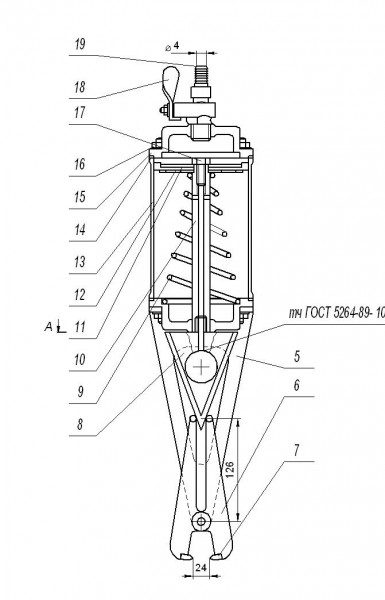

Пристрій складається із вісі ролика, самого ролика, шайби, вісі, щоки, важеля, пластинки – різця, клина, пружини, штока, шайби, манжета поршня, циліндра, прокладки, кришки - нестандартних виробів, шпильки, болта, штуцера, трьоходового крану – стандартних виробів.

Состав: во

Софт: CDW

Каталог / Машиностроение и механика / Пристрій для розкушування гайок

Просмотр файлов
розк гайок.XLS
Сборочный.frw
