Проект автомата розлива пива производительностью 12000 бут/час

Лохвицкий технологический техникум пищевой промышлености ПДАА
Кафедра механики
Курсовой проект по дисциплине "Устройство и эксплуатация оборудования"
На тему: "Проект автомата розлива пива производительностью 12000 бут/час"
Лохвица 2013

В даном проекте рассматривается устройство и принцип действия автомата розлива пива в стекляные бутылки производительностью 12000 тисяч бутылок в час. Произведён технологический, кинематический, енергетический и конструктивные расчёты, описаны правила ремонта, монтажа, охраны труда. Графическая часть содержит технологическую схему производства пива, общий вид автомата и сборочных единиц: подъёмного столика, патрона розлива. Курсовой проект содержит 3,5 листа формата А1 графической части, 50 страниц РПЗ.
Технічна характеристика
Продуктивність автомату пл/год 18000
Кількість наповнювачів, шт 60
Швидкість обертання каруселі, об/хв 5.0
Діаметр каруселі по центрах підіймальних столиків, мм 2100
Електродвигун АИРМ132М4
потужність електродвигуна, кВт 11
швидкість обертання електродвигуна, об/хв 1440
крутний момент на валу електродвигуна, Н м 72.95
Редуктор Ч-80
передаточне число 8.0
Габаритні розміри, мм
довжина 2600
ширина 3100
висота 2500

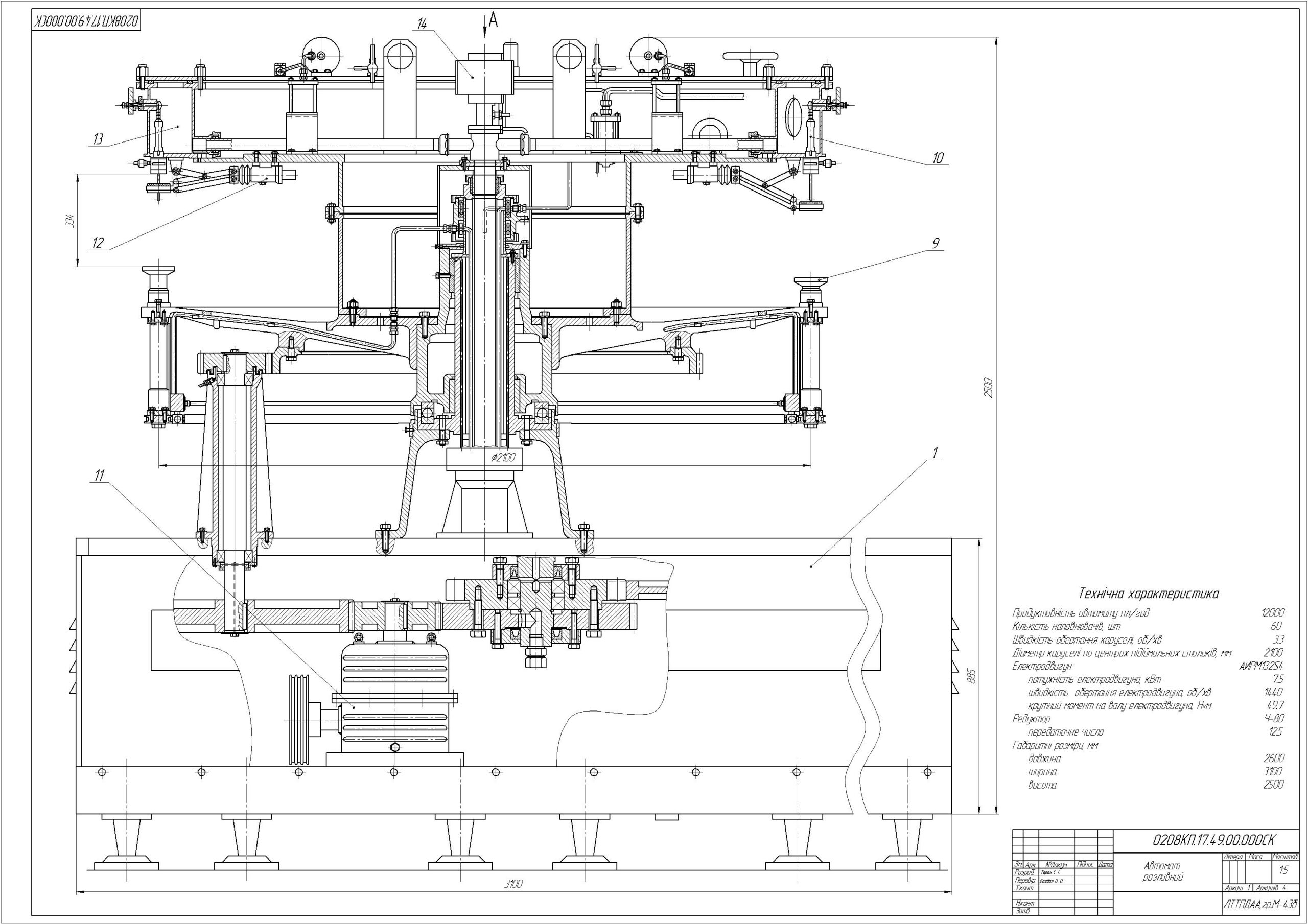

Состав: Общий вид автомата розлива(СБ), Деталировка (столик подъёмный, наполнительный патрон), Спецификации, Технологическая схема производства пива(ТС), ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2

Сайт: www

Каталог / Машиностроение и механика / Проект автомата розлива пива производительностью 12000 бут/час

Просмотр файлов
Курсовой проект/Дод. специфікації 1.docx
Курсовой проект/Дод.специфікації 2.docx
Курсовой проект/КПТСІ.docx
Курсовой проект/Креслення/Автомат розливу/Автомат розливу13.frw
Курсовой проект/Креслення/Автомат розливу/Автомат розливу13.frw.bak
Курсовой проект/Креслення/Автомат розливу/Вигляд зверху13.frw
Курсовой проект/Креслення/Автомат розливу/Вигляд зверху13.frw.bak
Курсовой проект/Креслення/Наповньовач/Наповнювач Укр13.frw
Курсовой проект/Креслення/Наповньовач/Наповнювач Укр13.frw.bak
Курсовой проект/Креслення/СТ13.frw
Курсовой проект/Креслення/Столик/Столик Укр.13.frw
Курсовой проект/Креслення/Столик/Столик Укр.13.frw.bak
Курсовой проект/Креслення/Таблиця трубопроводів13.frw
Курсовой проект/Креслення/Таблиця трубопроводів13.frw.bak
Курсовой проект/Специфікації.docx
Курсовой проект/Креслення/Автомат розливу
Курсовой проект/Креслення/Наповньовач
Курсовой проект/Креслення/Столик
Курсовой проект/Креслення
Курсовой проект
