Проект пластинчатого конвейера

Кубанский государственный технологический университет
Кафедра машин и аппаратов пищевых производств
Курсовой проект по дисциплине "Подъемно-транспортные установки"
На тему "Конвейер пластинчатый"
Краснодар, 2011

Курсовой проект содержит: 26 лист, 7 рис., 6 источников. Графическая часть 4 листа формата А1.

Цель курсового проекта – проектный расчет пластинчатого конвейера, в ко-тором тяговым элементом являются одна или две цепи, грузонесущим – жест-кий металлический или, реже, деревянный, пластмассовый, резинотканевый настил (полотно), состоящий из отдельных пластин (поэтому конвейер называ-ется пластинчатым), движущийся по направляющим путям.
В процессе проектирования определены основные размеры конвейера, вы-браны несущий элемент и тяговый орган, определена мощность электродвгиа-теля привода, выбраны элементы приводного и натяжного устройств, выбран тип электродвигателя. Рассмотрены вопросы стандартизации в курсовом про-екте.

В ходе выполнения курсовой работы был спроектирован конвейер пластинчатый.

Техническая характеристика:

Перемещаемый груз (размеры в мм) - груз в коробе b x l = 475 x 285
Сменная производительность Qсм, т/см - 1200
Масса единицы груза Mш, кг - 35
Длина конвейера в плане L, м - 62

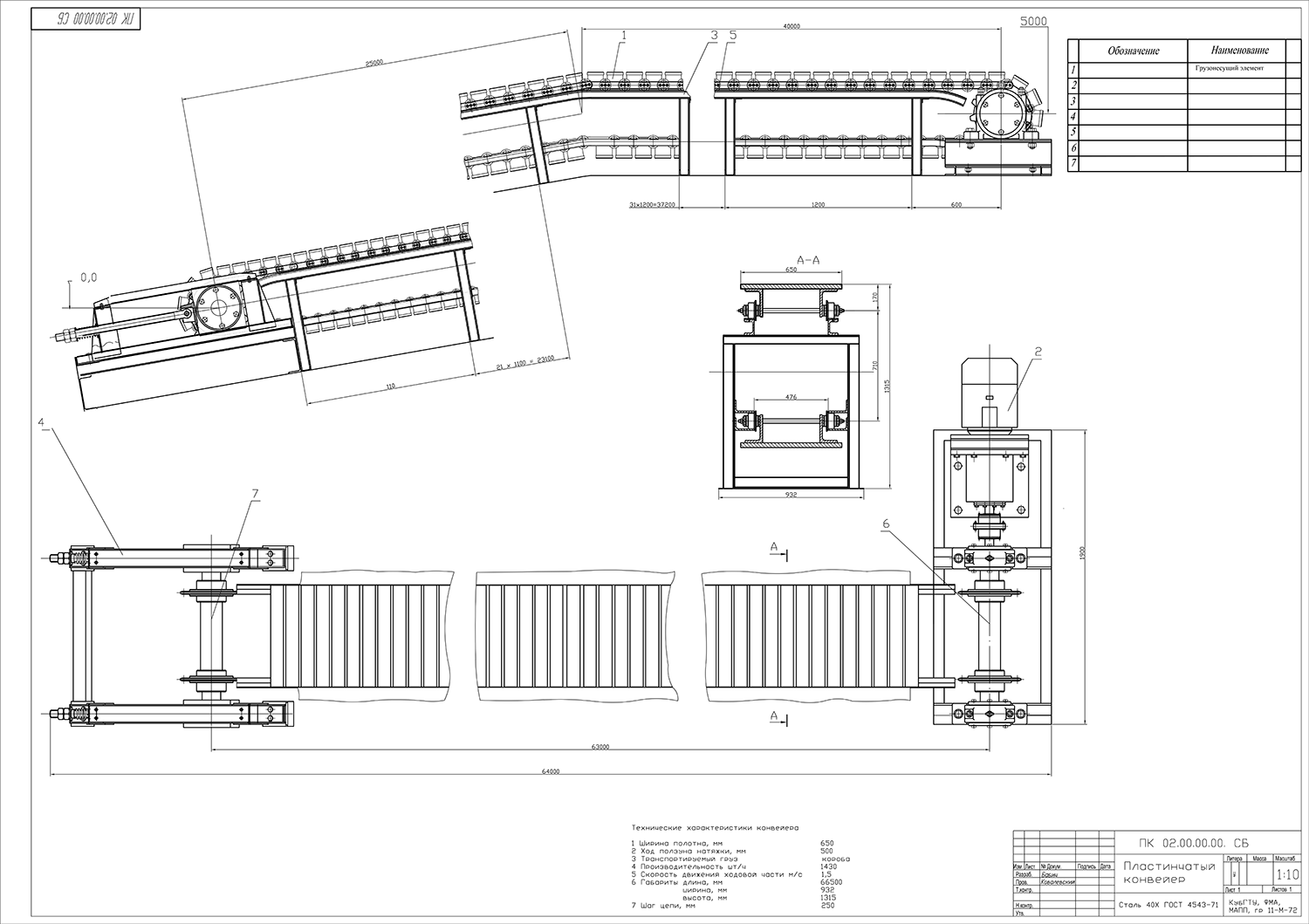

Состав: Пластинчатый конвейер (ВО), привод конвейера (ВО), деталировка (крышка, вал, вал, звездочка), ПЗ Язык документа

Софт: AutoCAD 2010
