Проект с мешалкой (РиК)

КубГТУ, МАПП, РиК, проект аппарата с мешалкой, 2013

Объектом проекта является аппарат с мешалкой.
Целью курсового проектирования является:
– углубление теоретических знаний;
– развитие навыков самостоятельной творческой работы при решении конкретных инженерных задач.
Задачами курсового проектирования явля¬ются:
– развить у студента умение находить правильный путь при решении различных вопросов расчета и конструирования аппаратов;
– развить навыки в работе с технической литературой и стандартами;
– ознакомить студента с составлением технической доку¬ментации.
В процессе работы проводился расчет на прочность аппарата с мешалкой (расчет корпуса аппарата на внутренне давление, рабочее и гидравлических испытаний; расчет корпуса аппарата на наружное давление; расчет паровой рубашки; расчет укрепления отверстий; расчет перемешивающего устройства). В ходе выполнения курсовой работы был спроектирован аппарат с мешалкой
Курсовой проект содержит: 51 страницу, 8 рисунков, 5 источника, графическая часть 4 листа формата А1.
объем аппарата: 12,5м3
рабочее давление: 1МПа
макс температура 150С
масса пустого аппарата 4922
масса аппарата в раб условиях: 17422
мощность привода: 9кВт
габаритные размеры: 5752x2964

Состав: АППАРАТ, МЕШАЛКА, РУБАШКА ПАРОВАЯ, ШТУЦЕР, ЛЮК, КОРПУС, ОБЕЧАЙКА, КРЫШКА ЭЛЛИПТИЧЕСКАЯ, ДНО ЭЛИПТИЧЕСКОЕ, ПРИВОД, СТОЙКА, ЭЛЕКТРОДВИГАТЕЛЬ, ФЛАНЕЦ, МУФТА УПРУГАЯ, МУФТА ПРОДОЛЬНОРАЗЪЁМНАЯ, ВАЛ, МЕШАЛКА, УПЛОТНЕНИК ТОРЦЕВОЕ, ДАВЛЕНИЕ, ДАВЛЕНИЕ ВНУТРЕННЕЕ, ДАВЛЕНИЕ НАРУЖНОЕ, ИСПЫТАНИЯ ГИДРАВЛИЧЕСКИЕ, ВТУЛКА, ПОДШИПНИК КАЧЕНИЯ, ПОДШИПНИК СКОЛЬЖЕНИЯ. Язык документа

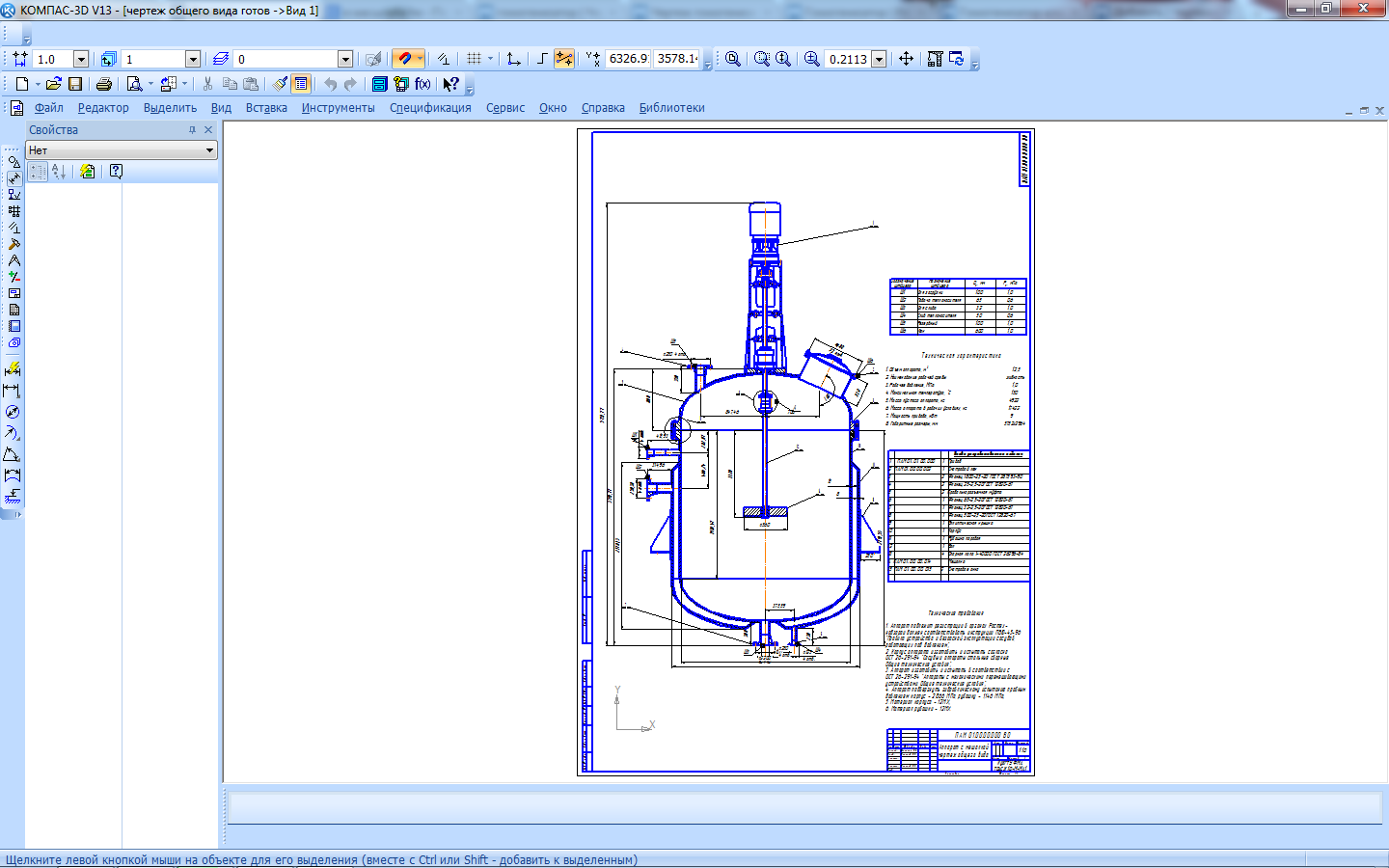

Софт: КОМПАС-3D 13
