Проект участка механической обработки деталей типа муфты в условиях ОАО "МЗММ"

Магнитогорский государственный технический университет им. Г.И. Носова
Кафедра Технологии машиностроения
Дипломный проект по дисциплине "Технологии машиностроения"
На тему: "Проект участка механической обработки деталей типа муфты в условиях ОАО "МЗММ"
Магнитогорск 2013

В данном проекте рассматривается конструкция и условия работы детали типа муфты в узле, способ ее получения; новый вариант технологического процесса, маршрут обработки.

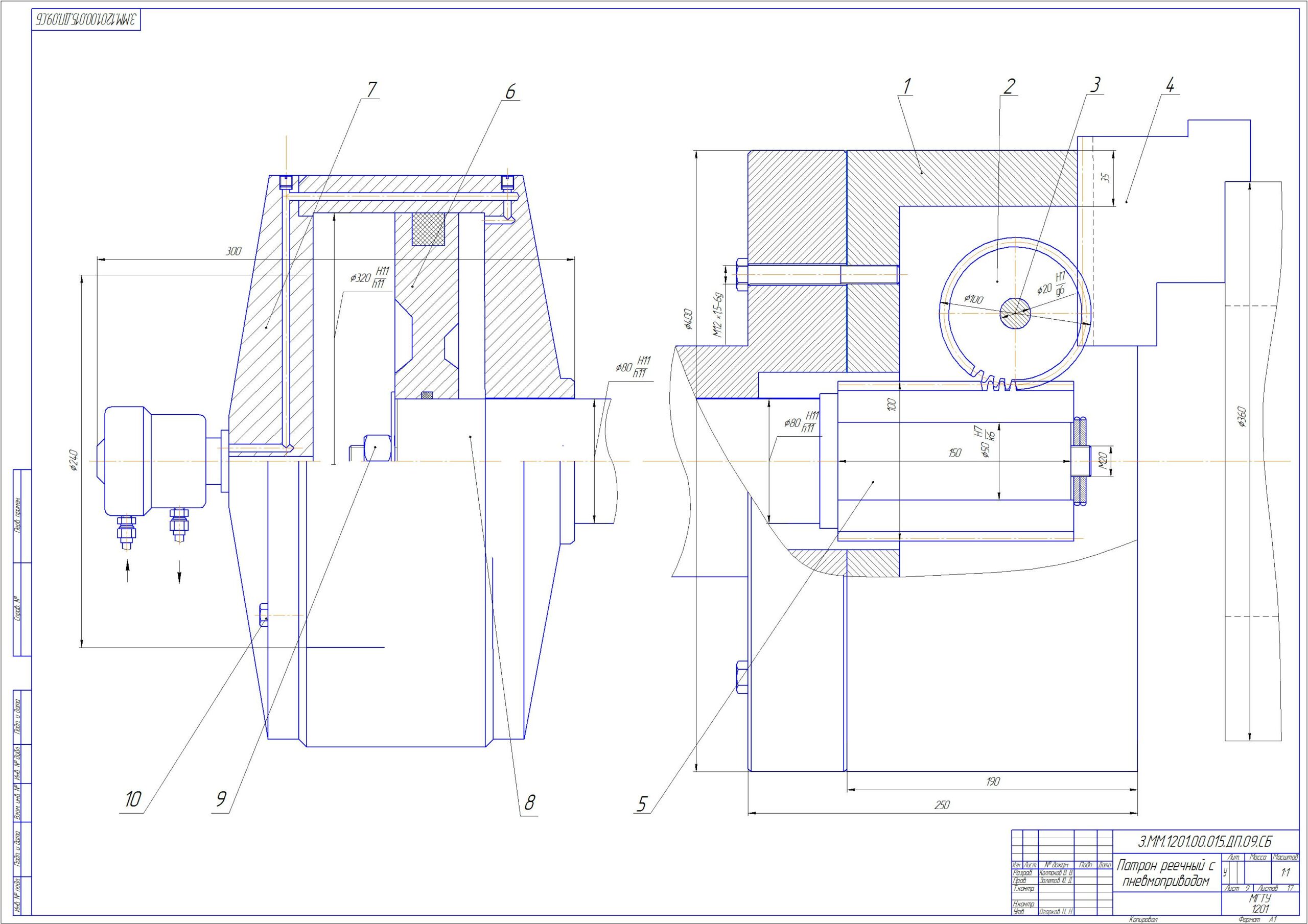

Графическая часть содержит заготовку, деталь, режущий инструмент, контрольные приспособления, эскизы механической обработки, станочные приспособления, сборочный узел, график загрузки оборудования, план расположения оборудования на проектируемом участке, технико-экономические показатели спроектированного участка.
Дипломный проект содержит 4 листа А3, 3 листа А2, 6 листов А1, 110 страниц пояснительной записки, содержащей 16 таблиц, 12 рисунков и 17 источников.

Состав: Резец проходной упорный(СБ), Сверло спиральное (ВО), Калибр-пробка (ВО), Заготовка (ВО), Винт (ВО), Приспособление индикаторное (СБ), Патрон реечный с пневмоприводом (СБ), Машинные тиски с пневмоприводом (СБ), План цеха (ВО), Стружкоуборочный конвейер (СБ), Эскизы мех. обработок (ВО), Эскизы мех. обработок 2 (ВО), График дозагрузки оборудования (ВО), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13

Сайт: www
