Проектирование фронтального погрузчика с ковшом с подвижной заслонкой

Национальный университет водного хозяйства и природопользования
Кафедра строительных, дорожных, мелиоративных машин и оборудования
курсовой проект по дисциплине "Машины для землеройных работ"
на тему: Фронтальный одноковшовый погрузчик
Ровно 2013

Используем в курсовом проекте разработку ковша по патенту UA 64402 U. Данный ковш отличается тем, что на верхней части ковша с помощью роликов и ползунов закреплена подвижная крышка ковша с гидроцилиндром, соединенным с гидравлической системой погрузчика. Как базовый использовали погрузчик В-140.
Техническая характеристика:
Тип Фронтальный на самоходном шасси с шарнирно -сочлененной рамой ;
Грузоподъемность , т 4 ;
Вместимость ковша ,м.куб. 2 ;
Высота разгрузки , мм 3100 ;
Наибольший угол розгрузки ковша , ° 45;
Вылет ковша при наибольшейвысоте
разгрузки , мм 1320 ;
Наибольший угол зикиданняковша , ° 50 ;
Мощность двигателя , кВт 132;
База , мм 3000 ;
Колея , мм 1950;
Скорость передвижения , км / ч 0-30 ;
Эксплуатационная масса , кг 13000

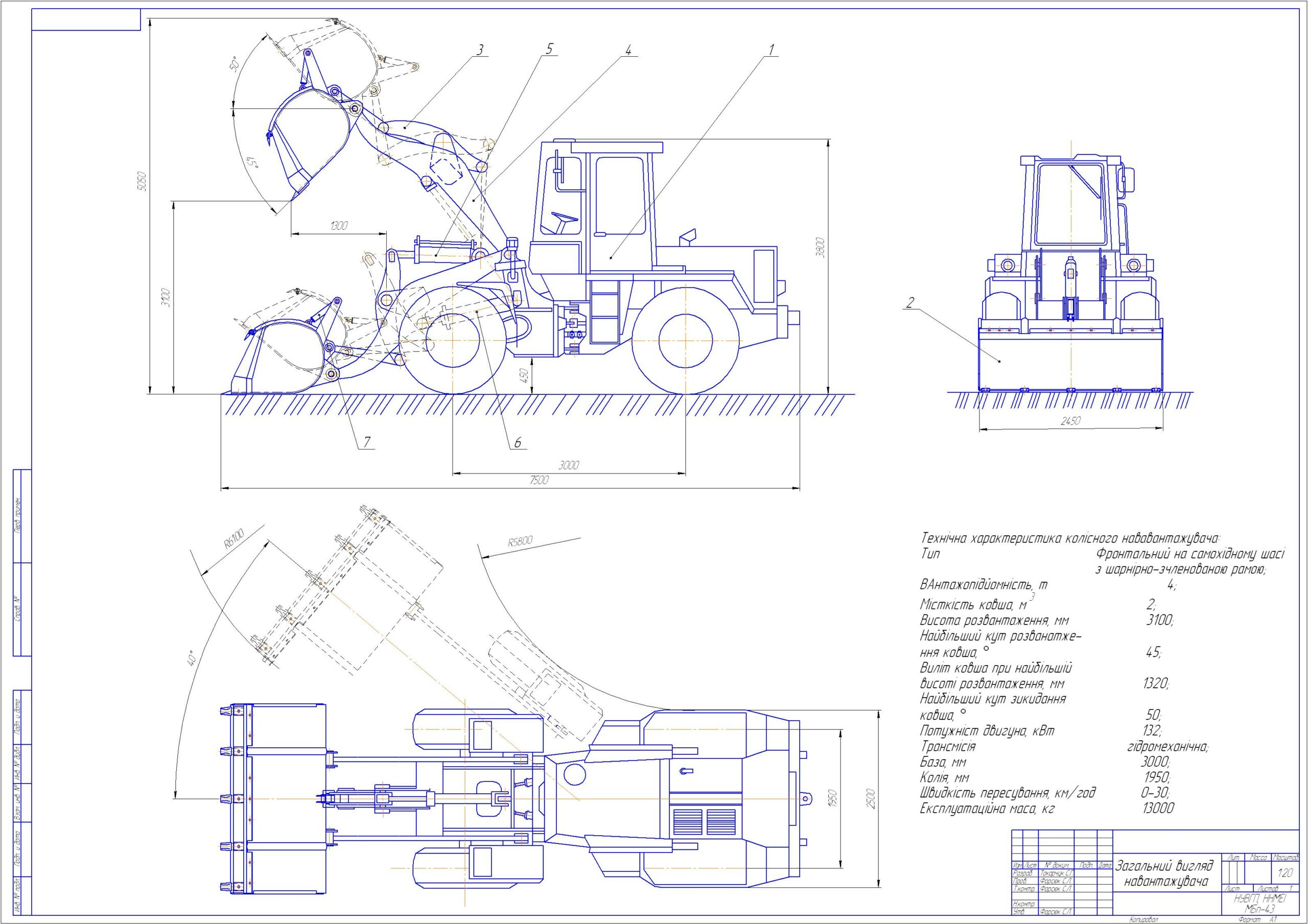

Состав: Пояснительная записка, Общий вид(ВО), Ковш(СБ), Деталировка (Палец, зуб, боковина, проушина, крышка ковша, втулка), Спецификация, Язык документа

Софт: КОМПАС-3D v14

Каталог / Машиностроение и механика / Проектирование фронтального погрузчика с ковшом с подвижной заслонкой

Просмотр файлов
Специфікація 2.docx
2.Зміст.docx
опис.docx
лист1.cdw
лист2.cdw
лист3.cdw
7.Охорона праці.doc
8.Специфікація.doc
9.Література.doc
3.Завдання.doc
4.Вступ.doc
Розрахунки.docx
Специфікація 1.docx
