Операция Укомплектация-2

"Проектирование и исследование кулисного механизма грохота"

Брянская государственная сельскохозяйственная академия
Инженерно-технологический факультет
Кафедра деталей машин и основ конструирования
Курсовой проект
На Тему: «Проектирование и исследование кулисного механизма грохота»
Брянск 2009

В данном проекте рассматривается синтез, структурный и кинематический анализ механизма плунжерного насоса.
Курсовой проект содержит 4 листа формата А1 графической части, 22 страницы пояснительной записки.
Проведены проектирование, структурный и кинематический анализ механизма, силовой анализ для одного из его положений с определением уравновешивающей силы с помощью силовых многоугольников.
Один из разделов посвящен динамическому и кинематическому синтезу кулачкового механизма.
Проведен динамический синтез машинного агрегата методом Виттенбауэра и спроектирован маховик.

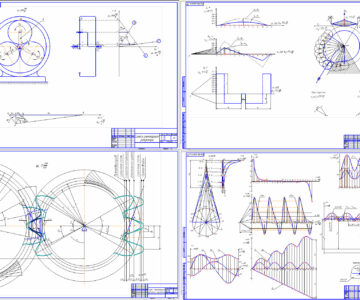

Состав: Кинематическое исследование кулисного механизма (формат А1), проектирование зубчатых механизмов (формат А1), расчет маховика методом Виттенбауэра (формат А1), проектирование кулачкового механизма (формат А1). Язык документа

Софт: КОМПАС-3D 13 SP2
