Проектирование коробки скоростей токарно-винторезного станка 16К20

Федеральное агентство по образованию Российской Федерации
Хакасский технический институт- филиал Сибирского
федерального университета
Кафедра: МиМТ
Курсовой проект
По дисциплине «Металлорежущие станки».
Тема проекта: проектирование коробки скоростей токарно-винторезного станка;
Абакан 2014 г.

В данной курсовой работе согласно заданию нужно разработать коробку скоростей с 24 передачами и с диапазоном регулирования равным 50,при условии что коробка должна быть наиболее простой, т.е. должна иметь наименьшее число групп передач, наименьшее количество колес, валов и других усложняющих ее конструкцию деталей.Курсовая работа имеет 5 чертежей выполненных в компасе:4 чертежа А2 (Общий вид 16к20,Кинематика,развертка коробки скоростей,шпиндель) 1чертеж А1(свертка коробки скоростей),22листа пояснительной записки содержат 6 рисунков-схем и 4 источника

Задание на курсовой проект по дисциплине
"Металлорежущие станки"
Тема проекта: проектирование коробки скоростей;
Исходные данные: станок — токарный;
максимальный диаметр обработки – 320 мм;
количество скоростей - 24;
диапазон регулирования - 50
Разрабатываемый узел: коробка скоростей
Рассчитываемая деталь: Шпиндель

Состав: Общий вид станка 16К20, Кинематика коробки скоростей,Развертка коробки скоростей, Свертка коробки скоростей, Шпиндель, Спецификация, пояснительная записка Язык документа

Софт: КОМПАС-3D 14.0

Каталог / Машиностроение и механика / Проектирование коробки скоростей токарно-винторезного станка 16К20

Просмотр файлов
Курсовая Металлореж.станки Проект кор передач - копия/
Курсовая Металлореж.станки Проект кор передач - копия/Записка/
Курсовая Металлореж.станки Проект кор передач - копия/Записка/Задание на КП.docx
Курсовая Металлореж.станки Проект кор передач - копия/Записка/Мой МРС.doc
Курсовая Металлореж.станки Проект кор передач - копия/Записка/Титульный.doc
Курсовая Металлореж.станки Проект кор передач - копия/Записка/Тюнинг Спецификация 2.doc
Курсовая Металлореж.станки Проект кор передач - копия/Записка/Тюнинг Спецификация 3.doc
Курсовая Металлореж.станки Проект кор передач - копия/Записка/Тюнинг Спецификация1.doc
Курсовая Металлореж.станки Проект кор передач - копия/Чертежи/

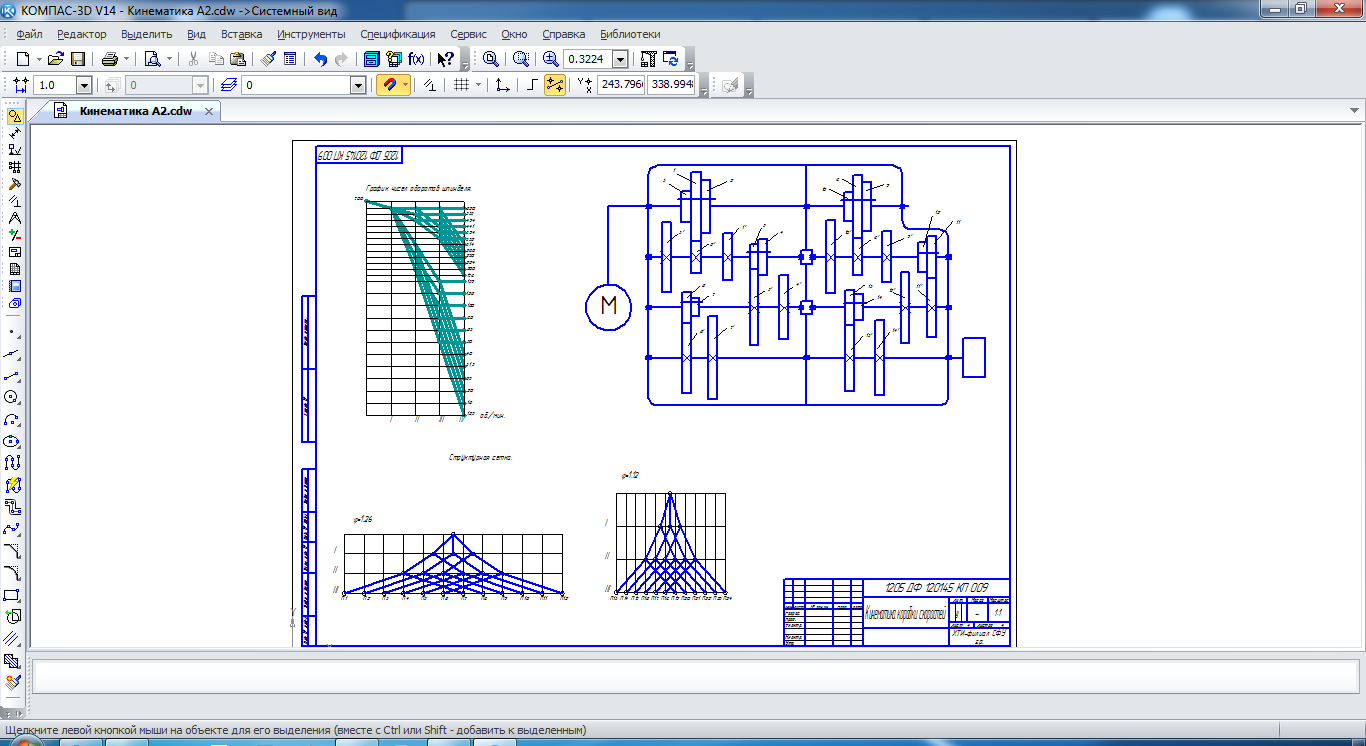

Курсовая Металлореж.станки Проект кор передач - копия/Чертежи/Кинематика А2.cdw
Курсовая Металлореж.станки Проект кор передач - копия/Чертежи/Общий вид станка А2.cdw
Курсовая Металлореж.станки Проект кор передач - копия/Чертежи/Развертка А2.cdw
Курсовая Металлореж.станки Проект кор передач - копия/Чертежи/Свертка А1.cdw
Курсовая Металлореж.станки Проект кор передач - копия/Чертежи/Шпиндель А2.cdw
