Проектирование моста грузоподъемного крана Q=160т

Донбаська державна машинобудівна академія
Кафедра Підйомно-транспортних
Курсовий проект з дисципліни: Проектування металоконструкцій
на тему: Проектування моста вантажопідйомного крана
Студента IV курсу групи ПТМ-09-1
напряму підготовки машинобудування спеціальності Підйомно-транспортні машини
м. Краматорська – 2013 рік

1. Вантажопідйомність –160 т
2. Прогін крана – 30,5 м
3. Швидкість переміщення робочих органів крана:
– підйому вантажу – 0,11 м/с
– пересування візка – 0,4 м/с
– пересування крана – 0,8 м/с
4. Варіант 15
5. Інтервал робочих температур +60 , -5
6. Режим роботи крана – 5К
7. Місце встановлення крана – Проліт поковок ЦМК

Об’єкт проектування – металоконструкція мостового крана.
Мета роботи – спроектувати головну балку мостового крану, виконати усі необхідні проектні та перевірочні розрахунки. Обрати найбільш підходящий метод розрахунку при проектуванні.
В курсовій роботі розраховані геометричні параметри головних та кінцевих балок мостового крану. Була зроблена перевірка та стійкість стінок балки, статичної та динамічної жорсткості моста. Був розрахований будівельний підйом головної балки та розроблений розкрій стінок, верхнього та нижнього поясів.
Були проведені уточнюючі розрахунку поперечного перетинину головної балки за умовою мінімальної ваги несучої металоконструкції.
Були розраховані та перевірені зварні шви.

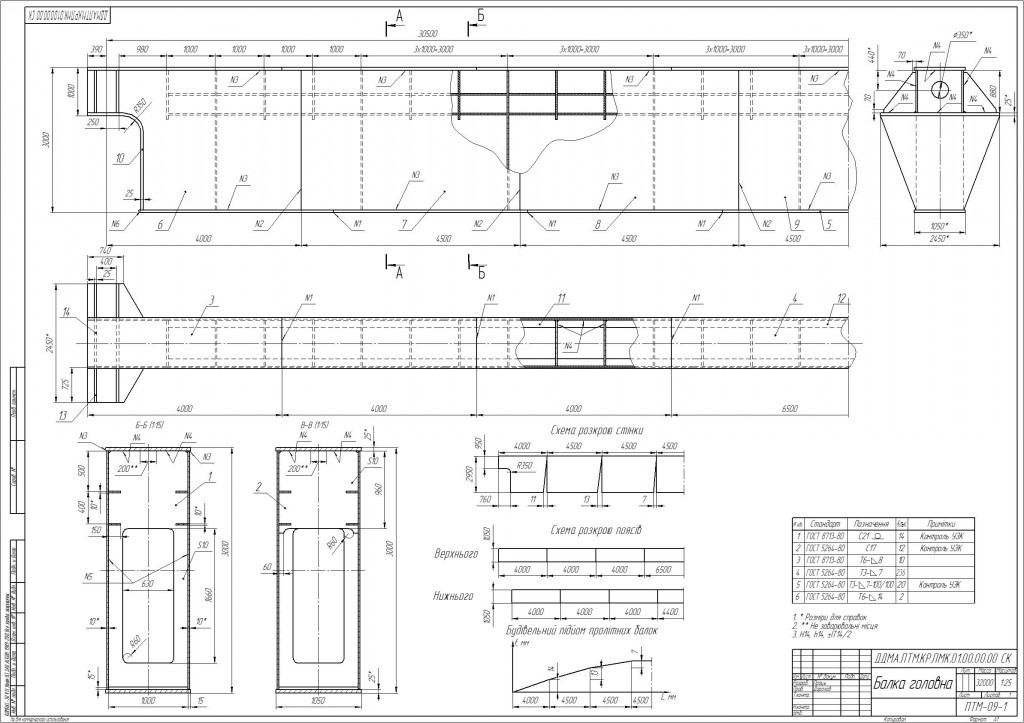

Состав: СБ (балка главная), СБ (мост крана),Записка(проектировочные, проверочные расчеты), спецификация Язык документа

Софт: AutoCAD, DWG,DFX; Компас v13, CDW

Сайт: www

Каталог / Машиностроение и механика / Проектирование моста грузоподъемного крана Q=160т

Просмотр файлов
ПМК кр/~$Лист 2.cd~
ПМК кр/ЗАПИСКА.docx
ПМК кр/Лист 1 АВТОКАД + ИПДЖ/Лист 1.dwg
ПМК кр/Лист 1 АВТОКАД + ИПДЖ/Лист 1.dxf
ПМК кр/Лист 1 АВТОКАД + ИПДЖ/Лист 1.jpg
ПМК кр/Лист 1.cdw
ПМК кр/Лист 2 АВТОКАД + ИПДЖ/Лист 2.dwg
ПМК кр/Лист 2 АВТОКАД + ИПДЖ/Лист 2.dxf
ПМК кр/Лист 2 АВТОКАД + ИПДЖ/Лист 2.jpg
ПМК кр/Лист 2.cdw
ПМК кр/СП 1.docx
ПМК кр/СП2.docx
ПМК кр/Лист 1 АВТОКАД + ИПДЖ
ПМК кр/Лист 2 АВТОКАД + ИПДЖ
ПМК кр
