Проектирование привода скребкового конвейера (u = 90.78)

Белорусский национальный технический университет
Кафедра «Детали машин, ПТМ и М»
Курсовой проект по дисциплине "Детали машин"
На тему: "Расчет и проектирование привода скребкового конвейера"
Минск 2013

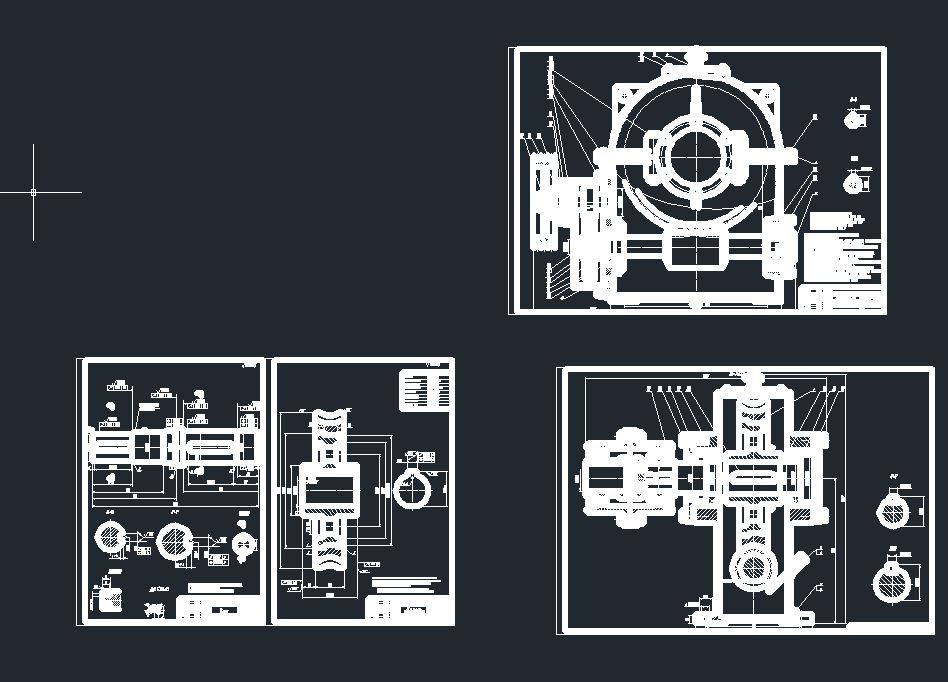

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода скребкового конвейера, который включает в себя электрический двигатель, клиноременную передачу и червячный редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 2 чертежа деталировки редуктора (вал тихоходный, колесо).Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).
Техническая характеристика привода:
Электродвигатель асинхронный 4А90L2У3 (мощность 3,0 кВт, частота вращения 2905 об/мин)
Редуктор червячный (u=20)
Частота вращения на выходном валу редуктора - 32 об/мин
Общее передаточное число привода - 90,78
Вращающий момент на выходном валу - 657 Нм

Состав: Редуктор, деталировка (вал, шестерня) Язык документа

Софт: AutoCAD 2012

Каталог / Машиностроение и механика / Проектирование привода скребкового конвейера (u = 90.78)

Просмотр файлов
Сп колесо.doc
Спецификация.doc
ПЗ Василенок.doc
РЦЧ.dwg
