Операция Укомплектация-2

Проектирование технологического процесса механической обработки детали

Балаковский институт техники технологии и управления,
Кафедра технология автоматизированного машиностроения,
Дисциплина: Технология машиностроения,
Тема " Проектирование технологического процесса механической обработки детали"
Балаково 2014 года

Фланец замка- плоская деталь круглой( дисковой) формы служащая для плотного соединения частей замка. Фланцы используются попарно. Фланцы применяются для подсоединения изделий арматуры к трубопроводам, соединения отдельных участков трубопроводов между собой и для присоединения трубопроводов к различному оборудованию.
Анализ чертежа показывает, что наиболее высокие требования по точности и качеству предъявляются к торцевой поверхности меньшего размера,отверстиям под винты и пазу в нижней части детали.
Конструкция детали в основном отработана на технологичность, обладает достаточной жесткостью, обеспечивает свободный доступ инструмента практически ко всем обрабатываемым поверхностям, что позволяет использовать при обработке многоинструментальные наладки.
Технические требования по чертежу:
Неуказанные предельные отклонения размеров механически обрабатываемых поверхностей: отверстий H14, валов h14, остальных t2/2.
Неуказанные фаски 1х45 º.
Маркировка 1К282,041,017.
Материал- СЧ20 ГОСТ 1412-85. Серый чугун. Временное сопротивление при растяжении Sв, Мпа (кг/〖мм〗^2) не менее 200 Мпа. С пластинчатым графитом для отливки, около 3,2-3,4% углерода.
Масса детали: 4,7 кг

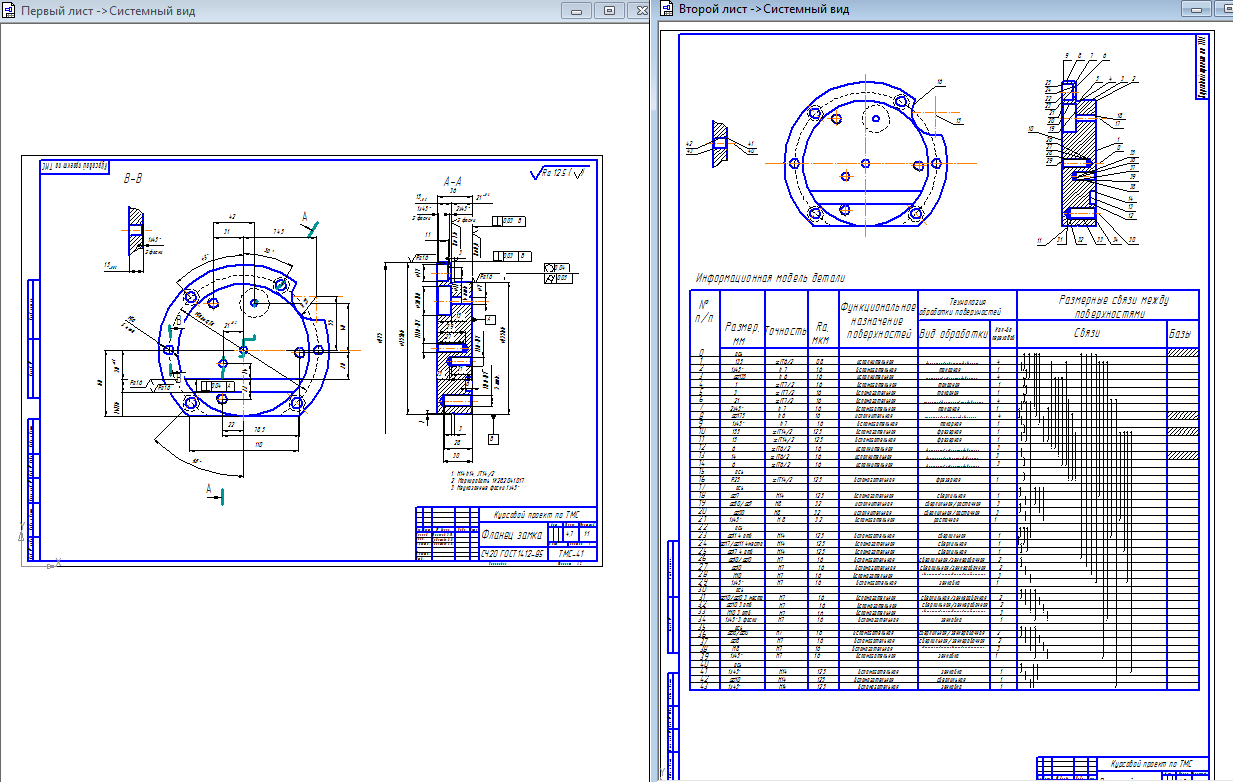

Состав: Чертеж детали, Размерный анализ, пояснительная записка Язык документа

Софт: КОМПАС-3D 13
