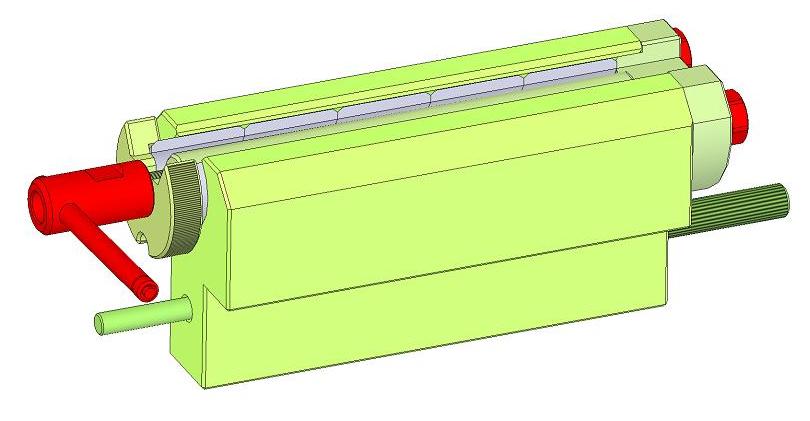

ПШ-572СБ Приспособление для прорезки паза

ПШ-572СБ Приспособление предназначено для закрепления нескольких деталей и прорезки паза в пачке деталей на фрезерном станке.

Состав: Модели деталей в 3D и Сборка Язык документа

Софт: SolidWorks SLDPRT, SLDASM

Сайт: www

Каталог / Машиностроение и механика / ПШ-572СБ Приспособление для прорезки паза

Просмотр файлов
ПШ-572СБ Приспособление для прорезки паза.SLDASM
Болт М10-8gх35.58.01 ГОСТ 7798-70 СТП013 4.2-86.SLDPRT
Втулка 225-00-25.15.062.SLDPRT
Кольцо 7061-0314-002 ГОСТ 13447-68 СТП 5.90-74.SLDPRT
Круг абразивный.SLDPRT
ПШ-572.001 Корпус.SLDPRT
ПШ-572.002 Стержень.SLDPRT
ПШ-572.003 Шайба быстросъемная 10х50.SLDPRT
ПШ-572.004 Выталкиватель.SLDPRT
ПШ-572.005 Доработка гайки 7003-0243 Н12 ГОСТ 13427-68 СТП5.37-74.SLDPRT
Ручка 7061-0314-001 ГОСТ 13447-68 СТП 5.90-74.SLDPRT
Штифт 8m6х36 ГОСТ 3128-70 СТП013.4.44-86.SLDPRT
