3D сборка - муфта планетарная

Планетарная муфта применяемая в механизме лебедки подъёмных кранов. В частности на лебедке КПД 5/3,2т, выпускаемый заводом ПТО им.Кирова г.Санкт-Петербург.
Есть возможность разноса компонентов для лучшего изучения состава муфты

Состав: 3D сборка, модели всех деталей прилагаются.

Софт: КОМПАС-3D 16 SP1

Файлы:
9050.08.0319 - Прокладка.m3d
9050.08.0318 - Штифт.m3d
9050.08.0336 - Винт.m3d
9050.08.0323 - Втулка.m3d
9050.08.0333 - Втулка зубчатая.m3d
9050.08.0324 - Кольцо пружинное.m3d
9050.08.0327 - Кольцо пружинное.m3d
9050.08.0326 - Крышка.m3d
9050.08.0315 - Крышка.m3d
9050.08.0335 - Гайка.m3d
9050.08.0314 - Ось.m3d
9050.08.0339 - Керн.m3d
9050.08.0313 - Шестерня.m3d
9050.08.0322 - Кольцо.m3d
9050.08.0312 - Вал-шестерня.m3d
9050.08.0320 - Кольцо.m3d
9050.08.0331 - Водило.m3d
9050.08.0330 - Водило.m3d
9050.08.0321 - Кольцо.m3d
9050.08.0334 - Гайка.m3d
9050.08.0332 - Водило.m3d
9050.08.0316 - Втулка.m3d

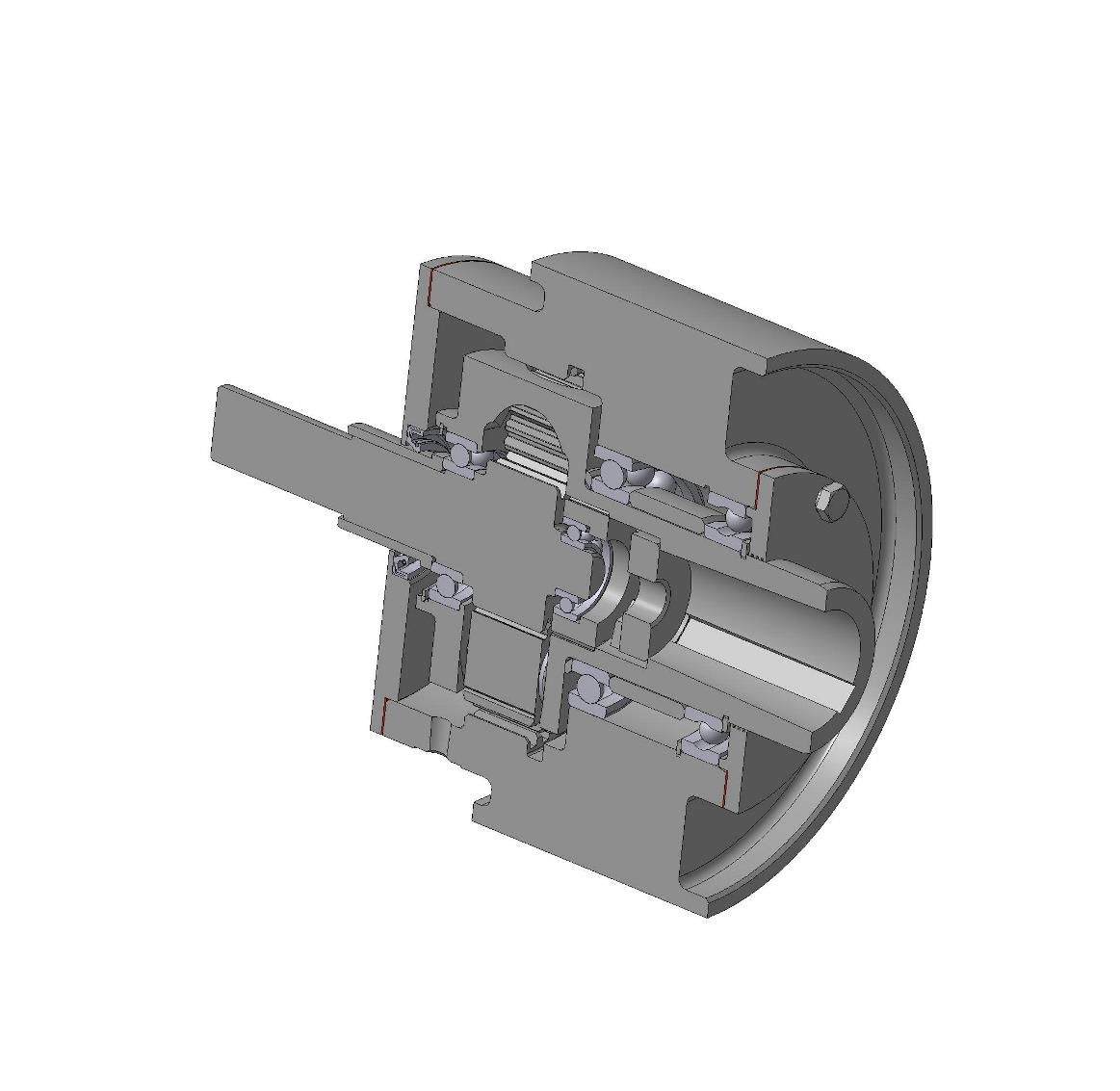

9050.08.0300 СБ - Муфта планетарная 300 Сборочный чертеж.a3d
9050.08.0317 - Кольцо пружинное.m3d
9050.08.0325 - Прокладка.m3d
9050.08.0311 - Штив зубчатый.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

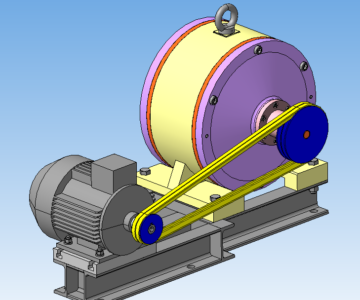

Привод на основе двухступенчатой планетарной передачи
