Башенный кран с подъемной стрелой грузоподъёмностью 7т.

Кафедра "Строительные и дорожные машины", предмет "Грузоподъемная и транспортирующая техника", Башенный кран с подъемной стрелой грузоподъёмностью 7т.

Технічна характеристика
1. Максимальний вантажний момент, кН*м 1250
2. Кратність вантажного поліспасту 2
3. Вантажопідйомність, т при максимальному вильоті 3.9 максимальна 7
4. Виліт, м максимальний 32 мінімальний 13.3
5. Висота підйому гака, м при максимальному вильоті 62.7 максимальна 83.2
6. Робочі швидкості, підйому вантажу максимальної маси 0.35 пересування 0.26
7. Час зміни вильоту, с 43
8. Частота обертання поворотної частини, хв 0,6
9. Переріз башти, м 2.6x2.6
10. Переріз стріли, м 1.4x2
11. Маса, т конструктивна 50.8 противаги 26.2 загальна 77

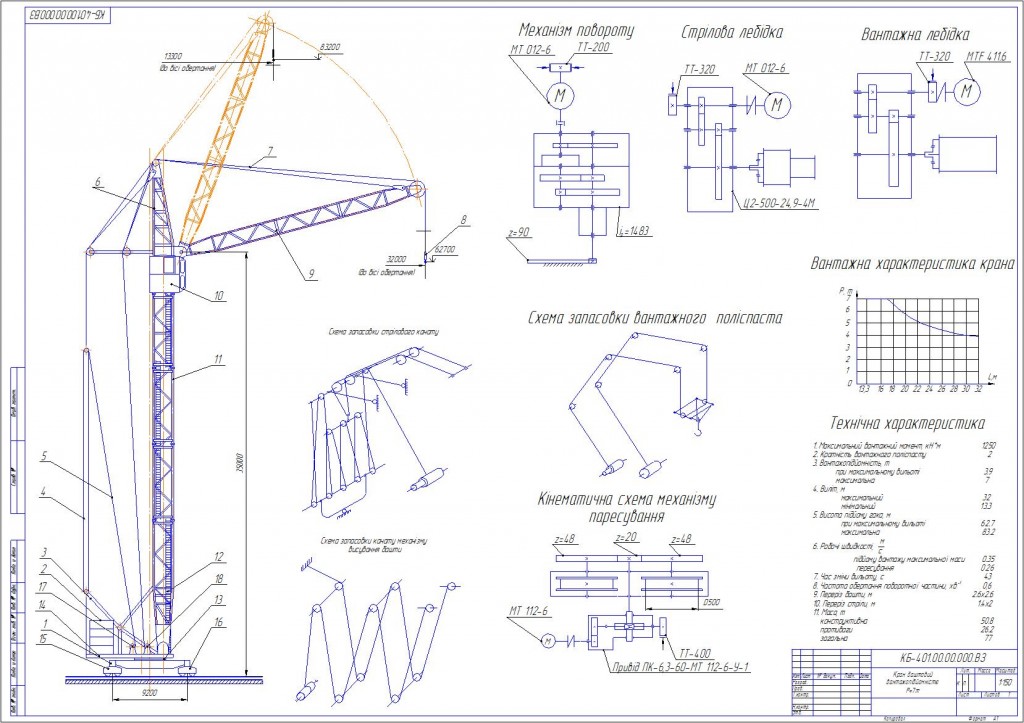

Состав: Общий вид крана, кинематические схемы механизмов, техническая характеристика, спецификация Язык документа

Софт: КОМПАС v13

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Башенный кран с подъемной стрелой грузоподъёмностью 7т.

Просмотр файлов
БК с подъёмной стрелой.cdw
Спец БКпод.docx
