Чертеж башенного крана КБ-504

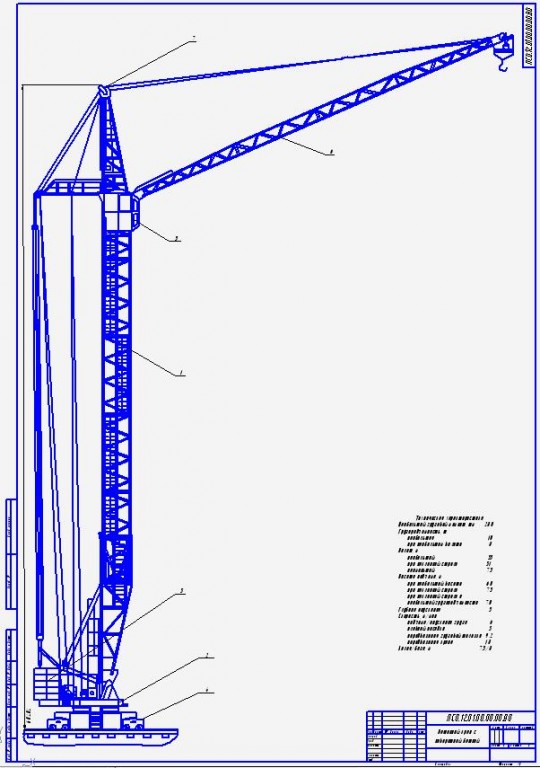

Общий вид башенного крана(самоподнимающегося) КБ-504.
+ спецификация. Может понадобиться для курсовых работ и проектов.

Техническая характеристика
Наибольший грузовой момент, тм 280
Грузородъемность, т
наибольшая 10
при наибольшем вылете 8
Вылет, м
наибольший 35
при наклонной стреле 31
наименьший 7.5
Высота подъема, м
при наибольшей высоте 60
при наклонной стреле 75
при наклонной стреле и
наибольшей грузоподъемности 70
Глубина опускания 5
Скорость, м/мин
подъема/опускания груза 6
плавной посадки 3
передвижения грузовой тележки 9.2
передвижения крана 18
Колея/база, м 7,5/8

Состав: ВО, спецификация Язык документа

Софт: Копмпас v11

Просмотр файлов
Башенный кран кб-504/Кран башенный.cdw
Башенный кран кб-504/Спецификация 1+2стр.doc
Башенный кран кб-504
