Промотур КОМПАС v17

Чертеж кран-балка Q=0,63т

1-лист Сборочный чертеж механизм подъема
2-лист Сборочный чертеж механизм передвижения крана
3-лист Сборочный чертеж крюковая подвеска

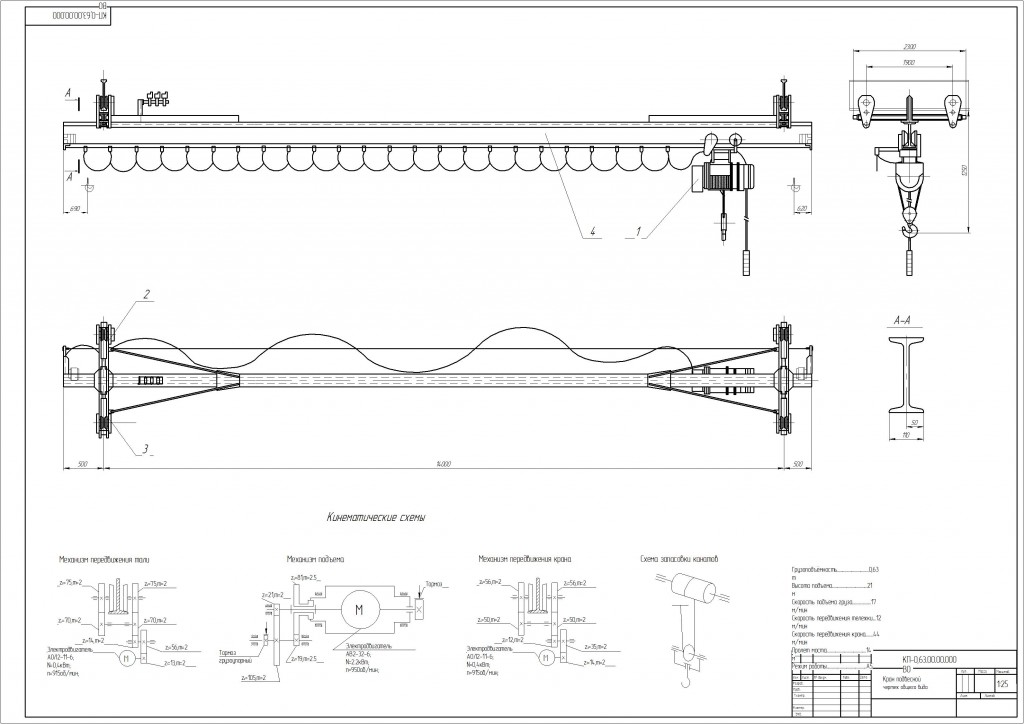

4-лист Общий вид кран подвесной

Технические характеристики:
Грузоподъёмность 0,63 т
Высота подъема 21 м
Скорость подъема груза 17 м/мин
Скорость передвижения тележки 12 м/мин
Скорость передвижения крана 44 м/мин
Пролет моста 14 м
Режим работы А5

Состав: Сборочный чертеж, Вид общий, Спецификация Язык документа

Софт: AutoCAD

Просмотр файлов
4.dwg
СПЕЦ1.doc
СПЕЦ2.doc
СПЕЦ3.doc
СПЕЦ4.doc
1.dwg
2.dwg
3.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
