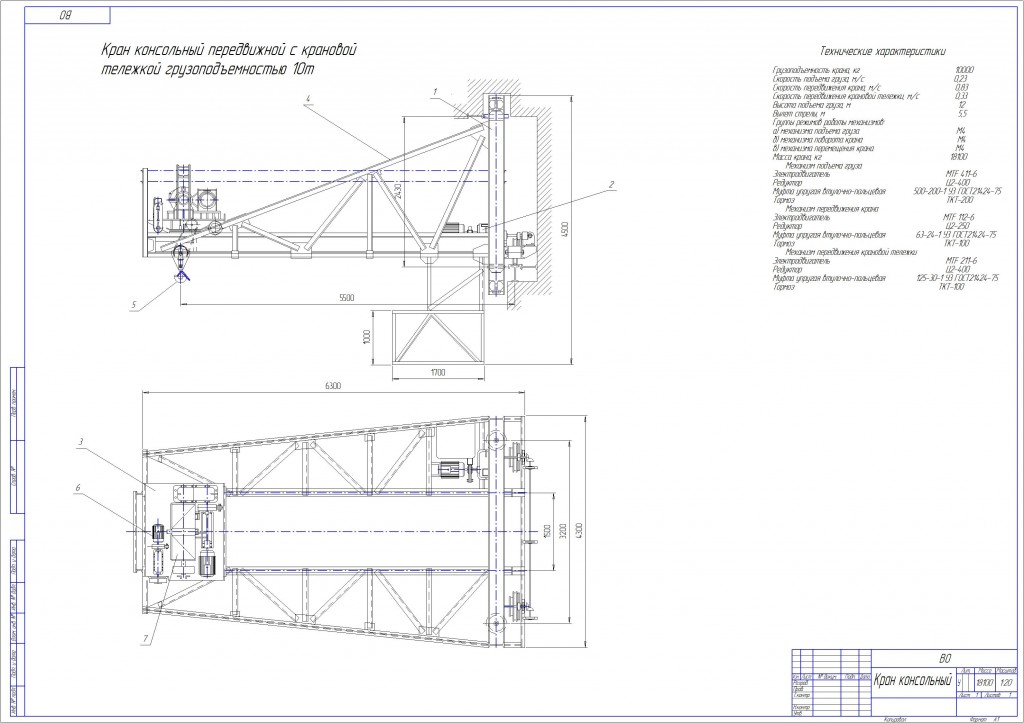

Чертеж кран консольный передвижной Q=10т

Кран консольный передвижной с крановой тележкой грузоподъемностью 10т, высота подъема груза 12 м.

Технические характеристики
Грузоподъемность крана, кг 10000
Скорость подъема груза, м/с0, 23
Скорость передвижения крана, м/с 0,83
Скорость передвижения крановой тележки, м/с 0,33
Высота подъема груза, м 12
Вылет стрелы, м 5,5
Группы режимов работы механизмов:
а) механизма подъема груза М4
б) механизма поворота крана М4
в) механизма перемещения крана М4
Масса крана, кг 18100
Механизм подъема груза
ЭлектродвигательМТF 411-6
Редуктор Ц2-400
Муфта упругая втулочно-пальцевая 500-200-1 У3 ГОСТ21424-75
Тормоз ТКТ-200
Механизм передвижения крана
Электродвигатель MTF 112-6
Редуктор Ц2-250
Муфта упругая втулочно-пальцевая 63-24-1 У3 ГОСТ21424-75
Тормоз ТКТ-100
Механизм передвижения крановой тележки
ЭлектродвигательМТF 211-6
Редуктор Ц2-400
Муфта упругая втулочно-пальцевая 125-30-1 У3 ГОСТ21424-75
Тормоз ТКТ-100

Состав: Вид общий (ВО), спецификация Язык документа

Софт: Компас CDW, А1

Просмотр файлов
Общий вид.cdw
спецификация (общий вид).cdw
