Чертеж ленточного элеватора 50 т/ч

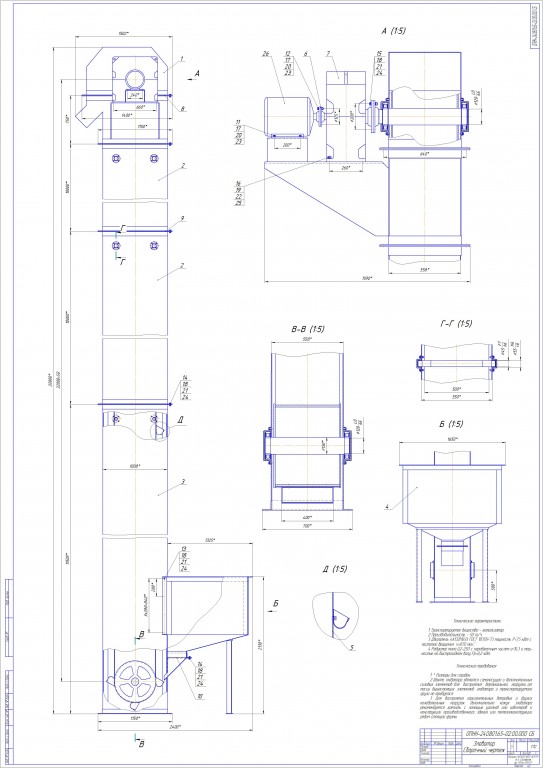

Ленточный элеватор (нория) предназначен для транспортировки катализатора в реактор.на чертеже представлен общий вид с некоторыми элементами.

Технические характеристики
1 Транспортируемое вещество - катализатор.
2 Производительность - 50 т/ч.
3 Двигатель 4А132М6У3 ГОСТ 18709-73 мощность P=7,5 кВт с частотой вращения n=870 мин .
4 Редуктор типа Ц2-250 с передаточным числом u=16,3 и мощностью на быстроходном валу Рр=8,2 кВт.

Состав: Вид общий, спецификация, Корпус Язык документа

Софт: Компас v11, CDW

Каталог / Машиностроение и механика / Чертеж ленточного элеватора 50 т/ч

Просмотр файлов
Корпус.cdw
Вид общий.cdw
Вид общий.spw
