Чертеж мостового крана Q=10

Курсовой проект на тему: "Мостовой Кран". Содержит пояснительную записку,спецификации и чертежи:общий вид крана,главная балка,тележка,барабан

Рассчитать и спроектировать кран грузоподъемный по следующим исходным данным.

Тип крана мостовой
Грузоподъемность, т 10,0
Пролет, м 16,5
Высота подъема, м 12,5
Колесная база, м 4,0
Скорость подъема, м/с 0,63
Скорость передвижения грузовой тележки, м/с 0,6
Скорость передвижения крана, м/с 2,0
Тип тележки двухрельсовая опорная
Режим работы, % 25
В расчетно-графической работе приведены результаты проектирования механизма подъема груза мостового крана.
В работе изложены решения следующих задач: выбор полиспаста, крюка с крюковой подвеской, типового электродвигателя, редуктора, муфт и тормоза; выбор и расчет каната; расчет геометрических параметров каната; выбор схемы и способа крепления конца каната на барабане; выбор подшипников и их проверочный расчет.

Состав: Сборочный чертеж(СБ), Вид общий (ВО), Спецификация,ПЗ Язык документа

Софт: AutoCAD, DWG

Просмотр файлов

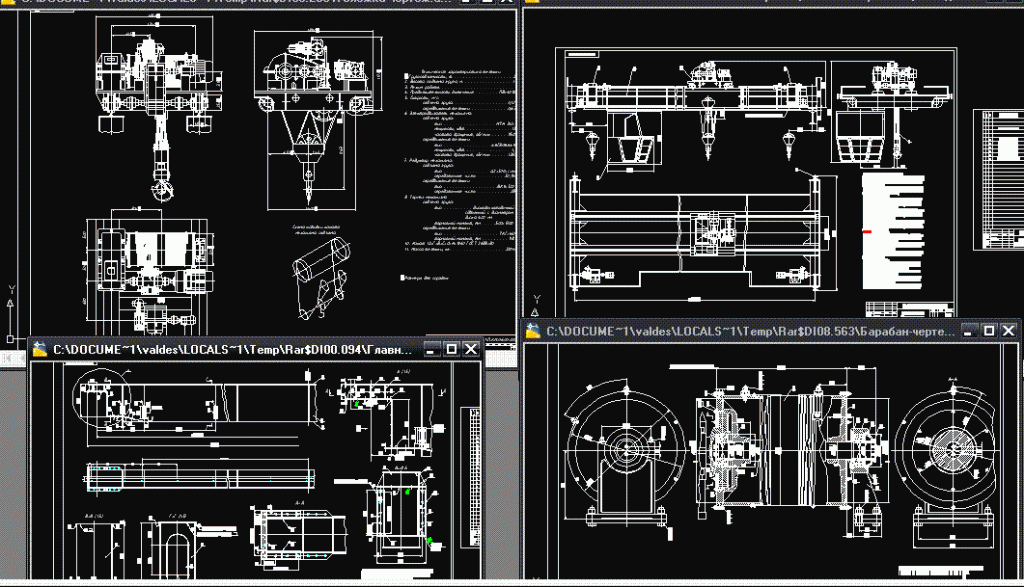

Кран общий вид чертеж.dwg
Тележка-чертеж.dwg
Барабан-чертеж.dwg
Пояснительная записка.doc

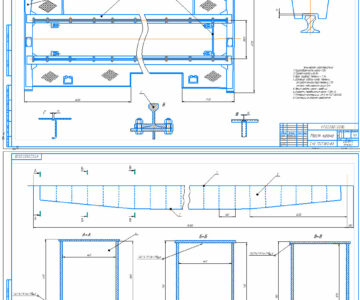

Главная балка-чертеж.dwg
