Чертеж мостового однобалочного крана Q=10 т

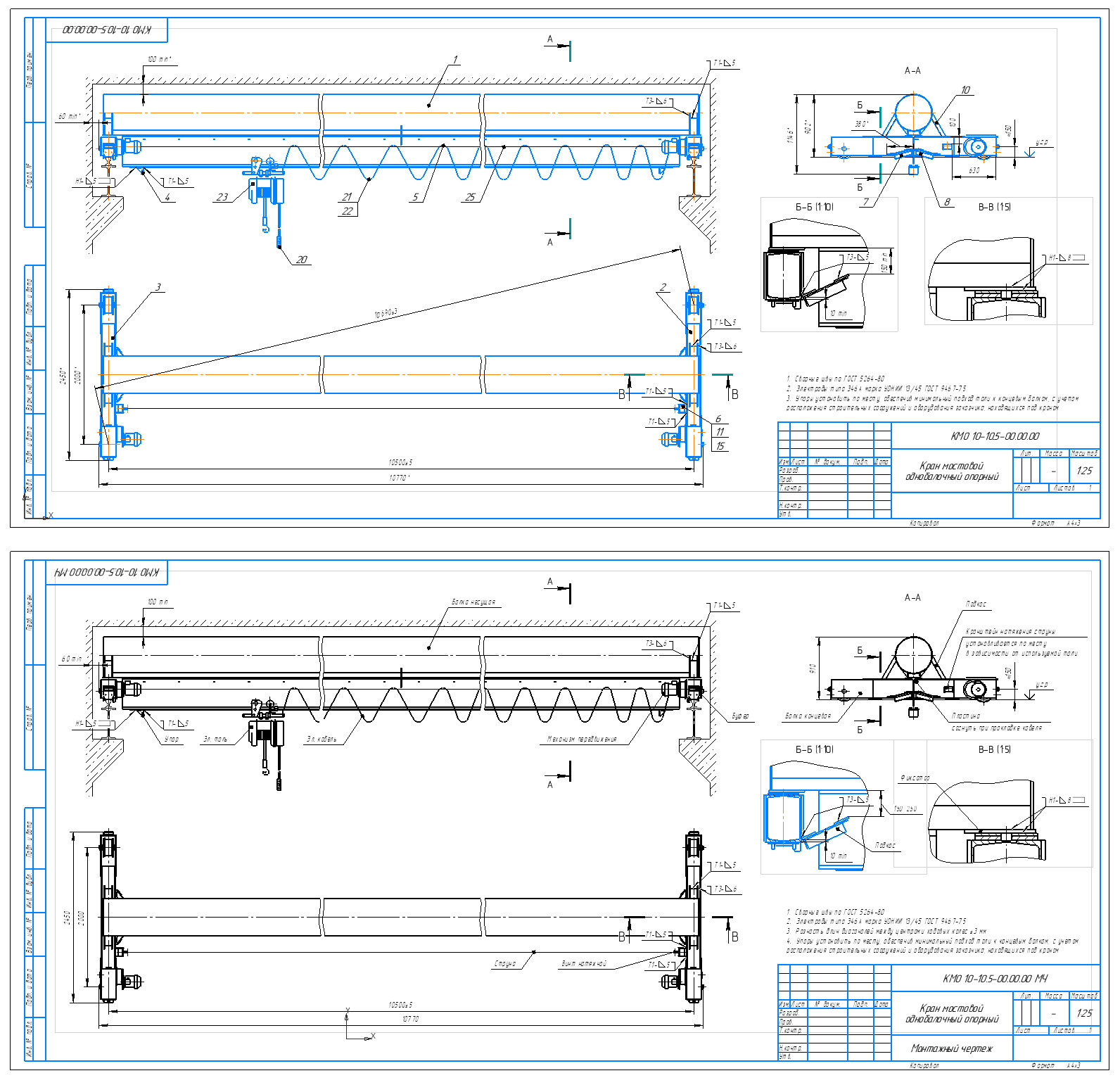

На чертежах указаны основные узлы и размеры крана мостового однобалочного опорного гп 10 т пролетом 10,5 м (со спецификацией), а так же основные монтажные сварочные швы.

Состав: Сборочный чертеж(СБ), спецификация Язык документа

Софт: Компас v10

Просмотр файлов
КМО 10-10,5/КМО 10-10,5-00.00.00 СБ Кран мостовой электр. однобалочн. опорн. гп 10т, пр. 10,5м.cdw
КМО 10-10,5/КМО 10-10.5-00.00.00 Кран мостовой электр. однобалочн. опорн. гп 10т, пр. 10,5м.spw
КМО 10-10,5/Монтажный чертеж крана опорного гп 10т.cdw
КМО 10-10,5
