Чертеж тележки мостового крана 10т

Чертеж тележки мостового крана грузоподъемностью 10 т, высотой подъема груза 12м, скорость подъема 11,6 мин.

1. Грузоподъемность Q=10 тонн.
2. Высота подъема груза H=12 м.
3. Группа режима работы - 3М.
4. Продолжительность включения ПВ=15%.
5. Скорость подъема груза Vп=11,6 м/мин.
6. Скорость передвижения тележки Vт=42 м/мин.(0,7 м/с).
7. Эл. двигатель механизма подъема:
Тип MTF 312-6,
Мощность N=19,5 кВт,
Частота вращения n=945 об/мин.
8. Эл. двигатель механизма передвижения:
Тип MTF 011-6,
Мощность N=2 кВт,
Частота вращения n=800 об/мин.
9. Редуктор механизма подъма груза:
Тип Ц2-400,
Передаточное число U=25.
10. Редуктор механизма передвижения тележки:
Тип ЦЗвк-125,
Передаточное число U=12,5.
11. Тормоз механизма подъема груза:
Тип ТКГ - 200,
Тормозной момент Mт=250 Нм.
12. Тормоз механизма передвижения тележки:
Тип ТКГ - 160,
Тормозной момент Мт=100 Нм.
13. Канат двойной свивки типа ЛК-Р 6x19 (1+6+6/6)+1 о.с.
14. Масса тележки m=2040 кг.
15. Диаметр колеса D=200 мм.

Состав: сборочный чертеж, спецификация Язык документа

Софт: AutoCAD

Просмотр файлов

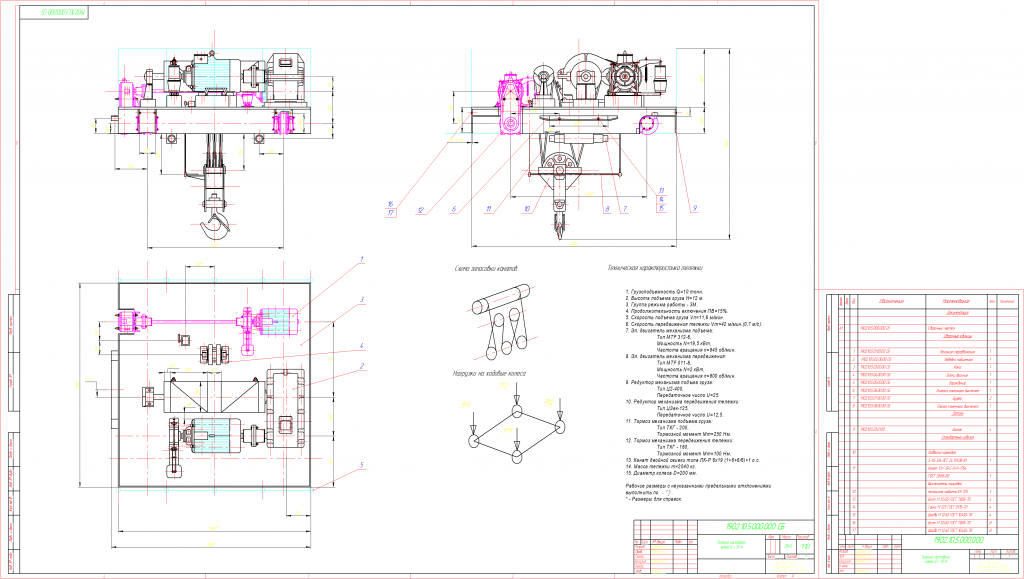

1 Лист.dwg
