Чертеж цепного конвейера

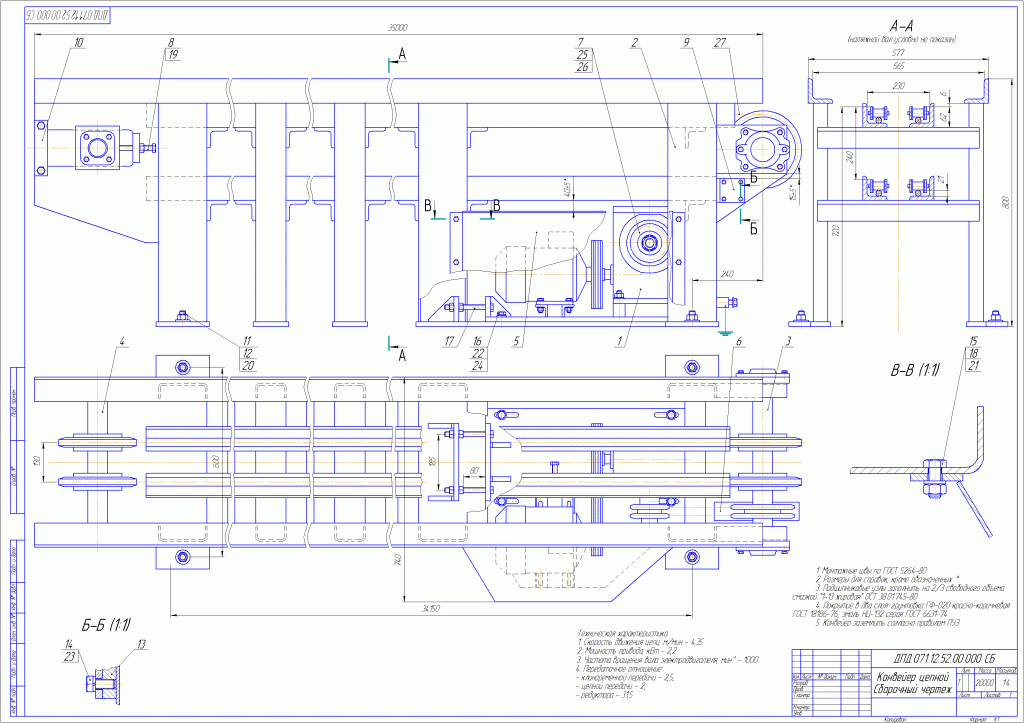

Чертеж цепного конвейера для транспортировки цилиндрических деталей.

Техническая характеристика
1. Скорость движения цепи, м/мин - 4,35
2. Мощность привода, кВт - 2,2
3. Частота вращения вала электродвигателя, мин - 1000
4. Передаточное отношение:
- клиноременной передачи - 2,5;
- цепной передачи - 2;
- редуктора - 31,5

Состав: Сборочный чертеж. Спецификация. Язык документа

Софт: Компас V8

Просмотр файлов
Конвейер цепной А1.cdw
Спецификация конвейера.spw
