Электромеханический подъемник 7т

Таврический агротехнологический университет
Кафедра Ремонт машин
Мелитополь 2007

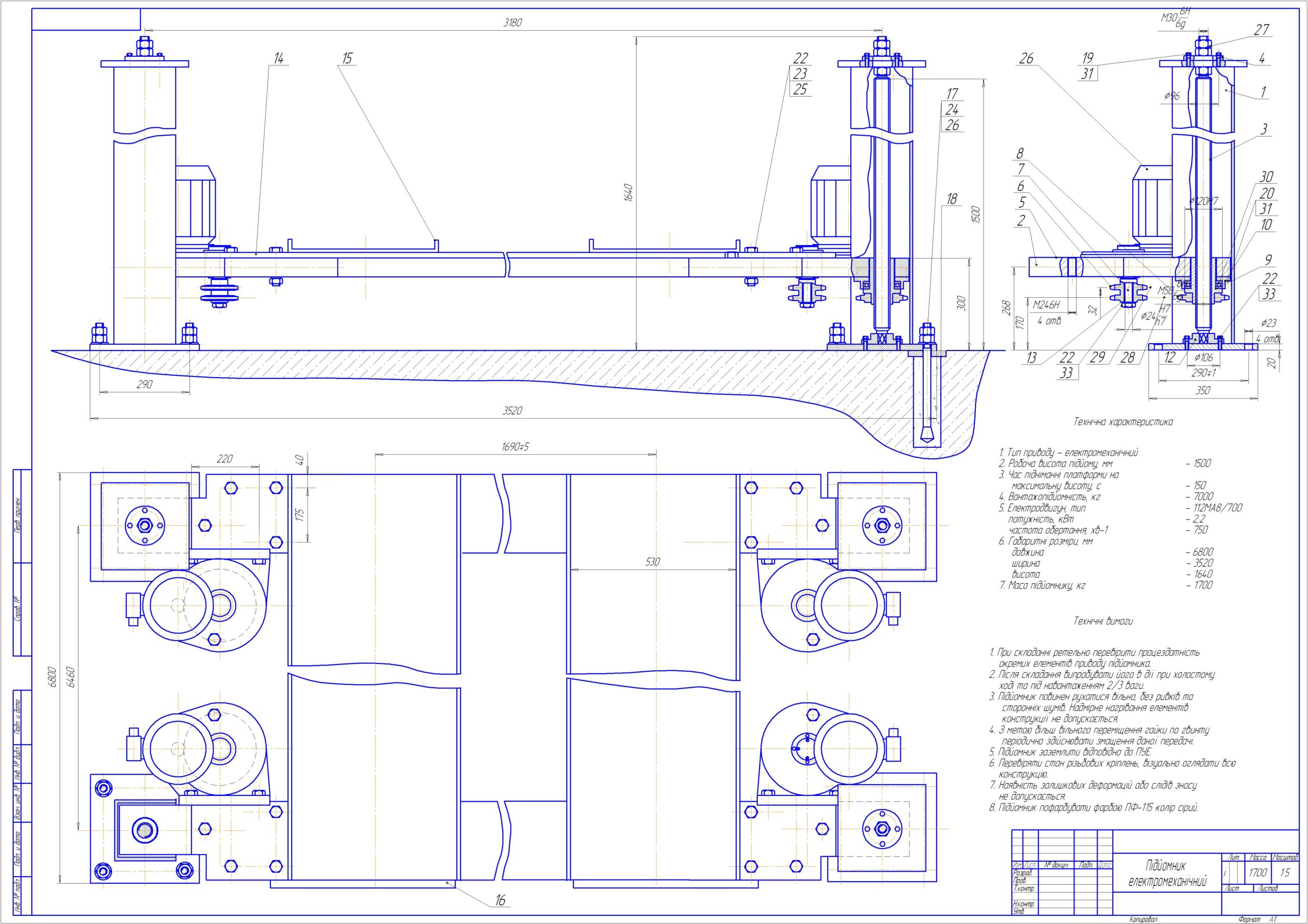

Сборочный чертеж электромеханического подъемника для поднятия машин при ремонте и спецификации к нему

Технічна характеристика
1. Тип приводу - електромеханічний
2. Робоча висота підйому, мм - 1500
3. Час підніманні платформи на максимальну висоту, с - 150
4. Вантажопідйомність, кг - 7000
5. Електродвигун, тип - 112МА8/700
потужність, кВт - 2,2
частота обертання, хв-1 - 750
6. Габаритні розміри, мм
довжина - 6800
ширина - 3520
висота - 1640
7. Маса підйомнику, кг - 1700

Состав: сборочный чертеж и спецификация Язык документа

Софт: Компас-3D 10

Просмотр файлов
Подъемник электромеханический/Електромех.підйомник -СК-1.cdw
Подъемник электромеханический/Спец.-1лист.cdw
Подъемник электромеханический/Спец.2 лист.cdw
Подъемник электромеханический/Электромеханический подъемник.jpg
Подъемник электромеханический
