Электроталь, грузоподъемностью 10 тонн

Пензенский государственный университет,Кафедра «Транспортные машины»
Курсовой проект
по дисциплине «Проектирование подъёмно-транспортных, строительных, дорожных средств и оборудования»
на тему: «Проект тележки для перевозки длиномеров»

Электроталь, грузоподъемностью 10 тонн, применяющаяся на однобалочных мостовых кранах. Барабанный агрегат, снабженный мотором, тормозом (электромагнитным или колодочным), подъемным тросом и приспособлением для движения (рельсами), нужно отметить и наличие подъемного редуктора, крюковую подвеску.

Содержание
Введение…………………………………………………………………….….…3
1 Обоснование выбора данной тележки …………………………………….….4
2 Выбор механизма подъема………………………………………..…………………..... 5
3 Выбор ходовых колес………………………………………………………......6
3.1 Определение предварительной массы тележки……………………………..6
4 Расчет сопротивлению передвижения………………………………………...9
5 Выбор электродвигателя………………………………………………..…… 10
5.1 Определение коэффициента запаса сцепления приводных колес………. 13
6Расчет открытой зубчатой передачи…………………………………....……..15
8.Компонованиемеханизмов тележки………………………….………………19
Заключение……………………………………………………………………… 20
Список литературы……………………………………………..………………..21

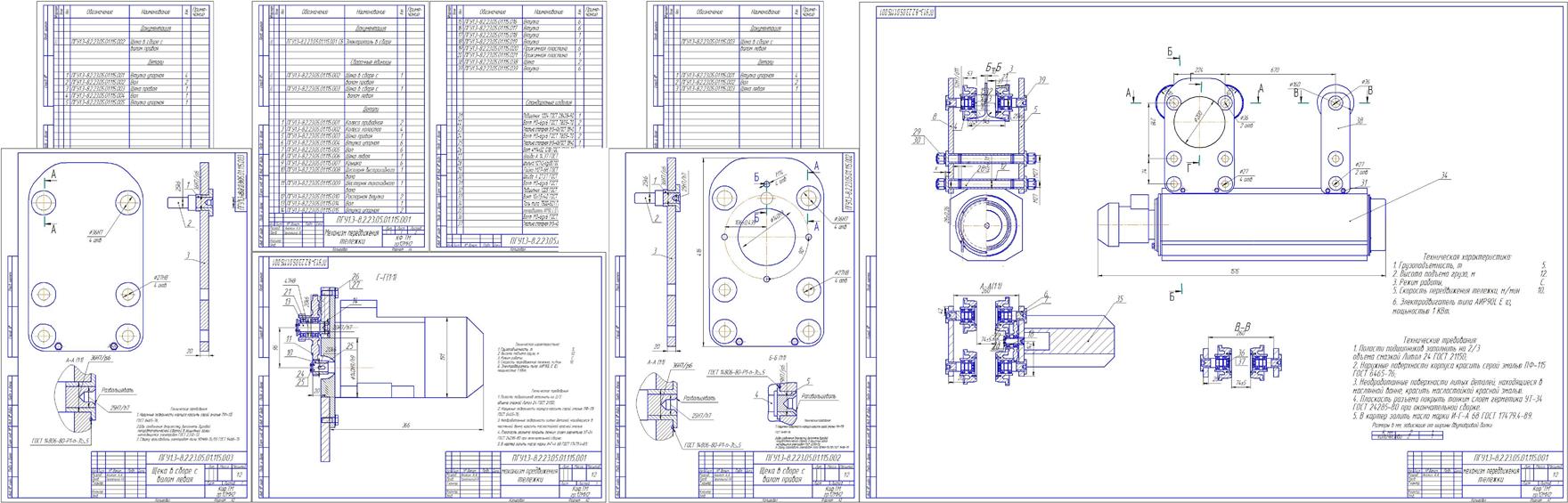

Состав: Сб, левая и правая щека, механизм передвижения, спецификации Язык документа

Софт: КОМПАС-3D 16

Файлы:
электроталь/
электроталь/Сборка.cdw
электроталь/СП ОПУ.spw
электроталь/щека левая спецификация.spw
электроталь/пз.doc
электроталь/щека правая специф.spw
электроталь/мех передв.cdw
электроталь/левая щека.cdw
электроталь/правая щека.cdw
