Фиксатор магнитный водолазный

Фиксатор магнитный на постоянных NdFeB магнитах для работы под водой.
Усилие на отрыв от стальной плиты толщиной 20мм. - 200кгс.

Состав: 3D сборка

Софт: SolidWorks 14 SP4

Файлы:

Nut 11860_2_gost.sldprt

Корпус.SLDPRT

скребок гнутый.SLDPRT

шпилька-латунь.SLDPRT

рейкуа средняя.SLDPRT

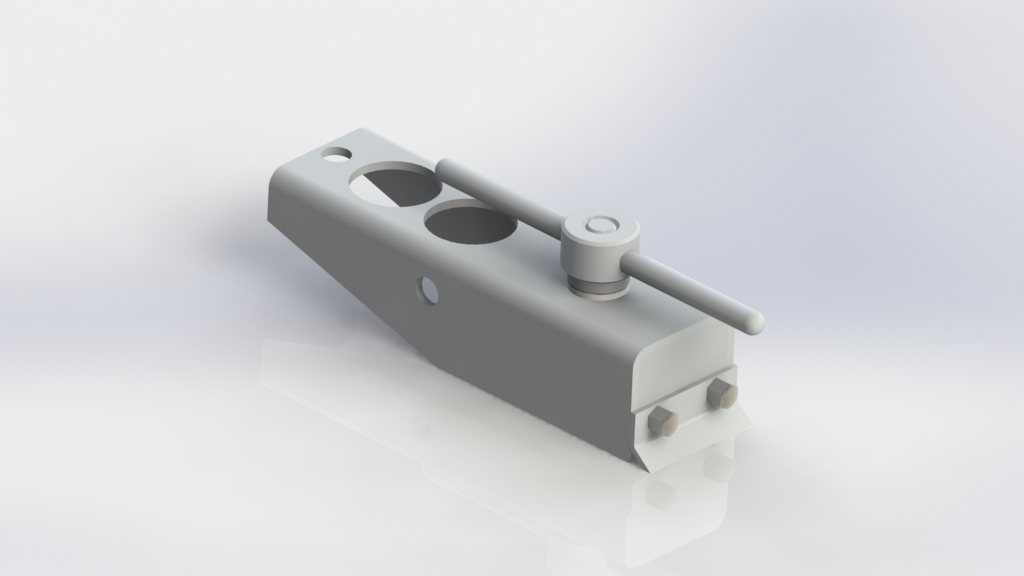

Фисатор магнитный водолазный.JPG

гайка.SLDPRT

магнит 14х20х4хd8,5.SLDPRT

магнитный блок.SLDASM

прокладка.SLDPRT

рейкуа крайняя.SLDPRT

шайба капролон.SLDPRT

втулка.SLDPRT

магнит 35х20х4.SLDPRT

ребро.SLDPRT

ручка.SLDPRT

ФМ-200 подводный.SLDASM

SC GOST 17475_gost.sldprt
