Гидродомкрат стержневой

Белорусский национальный технический университет
Кафедра строительные и дорожные машины
Курсовой проект по дисциплине "Строительные дорожные машины"
На тему; "Расчёт гидродомкрата стержневого"
Минск 2013

В данном курсовом проекте рассматривается расчёт гидравлического домкрата. Произведён расчёт основных параметров, схемы управления, геометрических параматров тянущего гидроцилиндра, главного цилиндра, выбран насос.

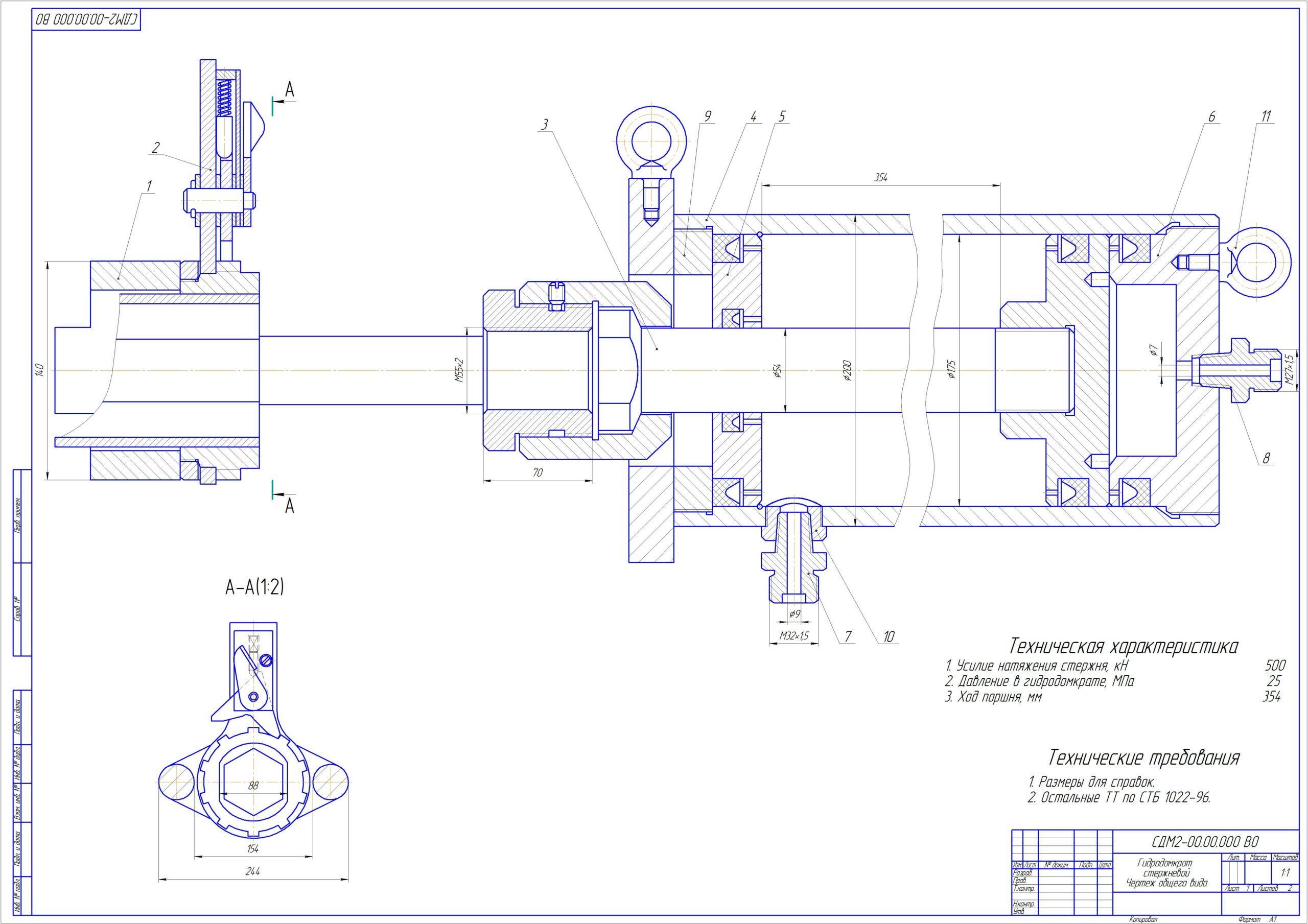

Графическая часть содержит сборочный чертёж общего вида гидродомкрата и сборочный чертёж штока в сборе.
Курсовой проект содержит 2 лист формата А1, Спецификации, 22 страниц пояснительной записки, содеожащей 12 рисуноков, 4 источника.

Техническая характеристика
Усилие в стержне - 500 кН
Давление в гидродомкрате - 25 МПа
Ход поршня - 354 мм

Состав: Гидродомкрат (ВО), Шток в сборе (СБ), Спецификации, ПЗ Язык документа

Софт: Компас-3D 13

Просмотр файлов
Гидродомкрат/~$ртеж общего вида.cd~
Гидродомкрат/ПЗ гидродомкрат стержневой.DOC
Гидродомкрат/Чертеж общего вида.cdw
Гидродомкрат/Шток в сборе.cdw
Гидродомкрат
