Гидроманипулятор ГПМ

Уральский государственный лесотехнический университет
Проектирование технологического оборудования трелевочных машин

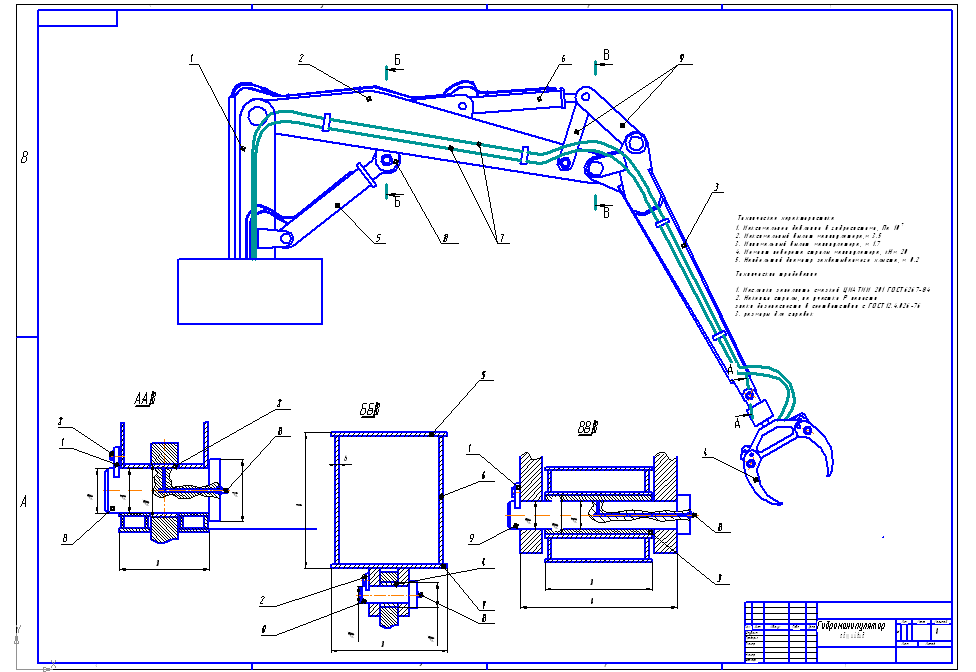

В данной сборке на 1ом чертеже представлен гидроманипулятор. На 2ом отдельно его рукоять. Имеется деталировка и спецификация. Разработан был как курсовой проект.

Техническая характеристика
1. Максимальное давление в гидросистеме, Па 10
2. Максимальный вылет манипулятора,м 3.5
3. Минимальный вылет манипулятора, м 1.7
4. Момент поворота стрелы манипулятора, кНм 20
5. Наибольший диаметр захватываемого хлыста, м 0.2

Состав: Общий вид, Выносная деталь, деталировка, спецификация, Зписка Язык документа

Софт: AutoCAD, Компас, MS Word

Каталог / Машиностроение и механика / Гидроманипулятор ГПМ

Просмотр файлов
ГПМ/1-Й лист ТТМ.bak
ГПМ/1-Й лист ТТМ.frw
ГПМ/2-й лист ТТМ.bak
ГПМ/2-й лист ТТМ.frw
ГПМ/деталировка ТТМ.bak
ГПМ/деталировка ТТМ.dwg
ГПМ/деталировка ТТМ.frw
ГПМ/спецификация ТТМ ВО.docx
ГПМ
ГПМ/рпз пттм.docx
