Консольный кран с электроталью г/п 2,5 тонны

Национальный университет водного хозяйства и природоведения
Кафедра строительных, дорожных, мелиоративных машин и оборудования
Курсовой проект по дисциплине "Грузоподъемная и транспортная техника"
На тему: "Проект крана консольного"
Ровно 2013

В данном проекте рассматривается расчет и проектирование крана консольного. Произведен расчет крана и его проектирование.
Графическая часть содержит 3 листа формата А1 графической части, 40 страниц пояснительной записки, содержащей 23 рисунка, 1 таблицу .

Консольный кран является компактным и широко применяемым подъемным механизмом для складских помещений, заводов, строительных площадок и ремонтных зон. Перемещение грузов на ограниченных площадях или для транспортировки грузов из одной рабочей зоны в другую.
Кран состоит из двух вертикальных балок, механизма подъема, механизма передвижения, данный кран имеет электроталь (ТЭ 2-511) - механизм для внутрицехового транспортирования грузов с помощью электроэнергии.
Техническая характеристика:
Грузоподъемность, т. -2,5
Максимальный вылет крюковой подвески, м - 9
Минимальный вылет крюковой подвески, м -1,4
Высота подъема крюковой подвески, м -6
Скорость подъема груза, м/мин.-12
Скорость передвижения крана, м/мин.-62
Скорость передвижения тали, м/мин.- 20
Канат по ГОСТу 3071-66 - ЛК -3 ГОСТ 7660-80
Масса крана, т.-5

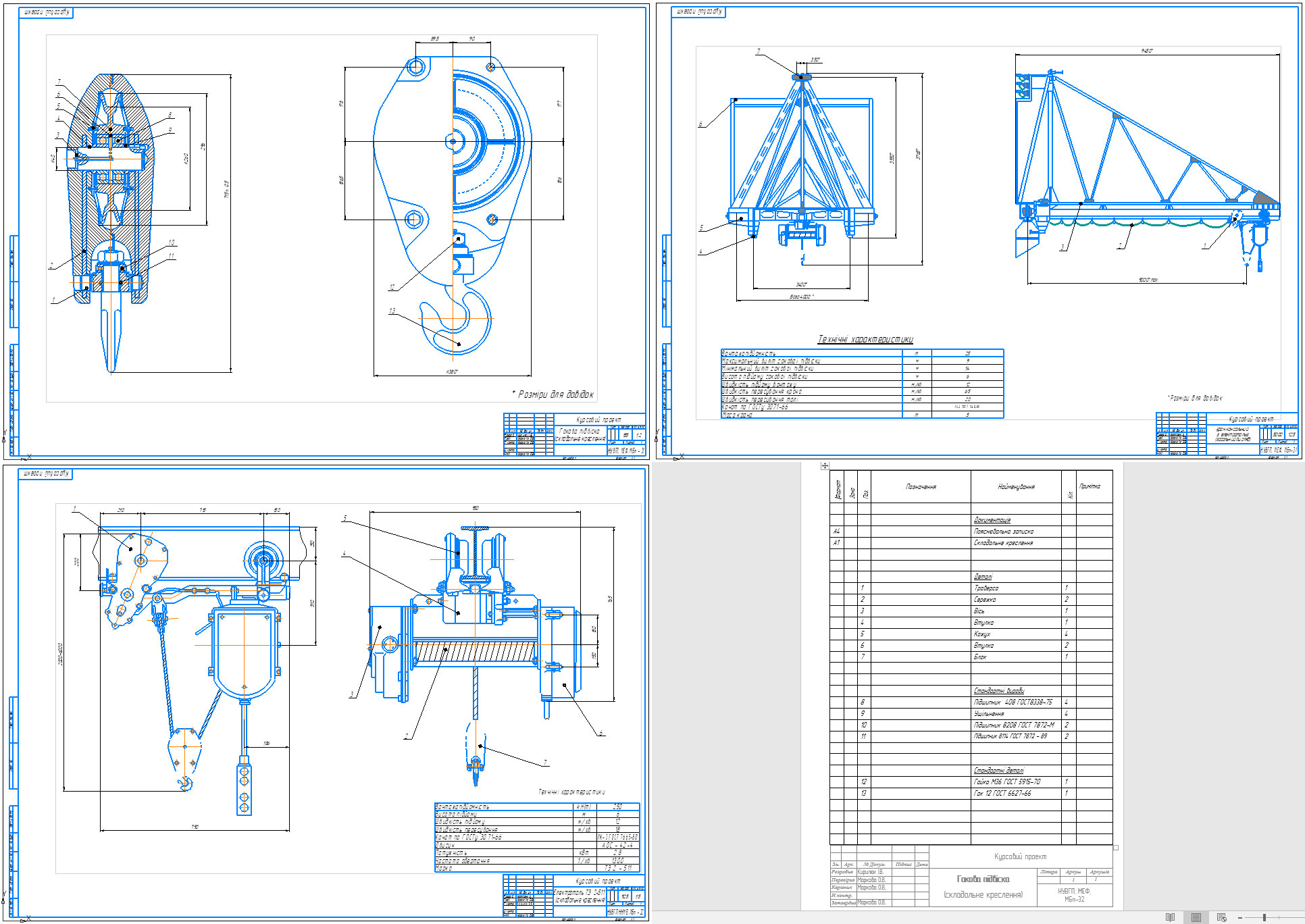

Состав: Електроталь ТЭ-2-511(складальный чертеж), кран консольный з електроталью(общий вид),Крюковая подвеска, спецификация. Язык документа

Софт: КОМПАС-3D 13 SP1

Просмотр файлов
КУРСАК ВПТТ/1.Механізм підйому.doc
КУРСАК ВПТТ/2.Механізм пересування.doc
КУРСАК ВПТТ/3. Механізм пересування електроталі.doc
КУРСАК ВПТТ/SPECIFIKACIA.rtf
КУРСАК ВПТТ/Гакова підвіска2.cdw
КУРСАК ВПТТ/Електроталь ТЭ 2-511.cdw
КУРСАК ВПТТ/Електроталь ТЭ 2-511.cdw.bak
КУРСАК ВПТТ/завдання.doc

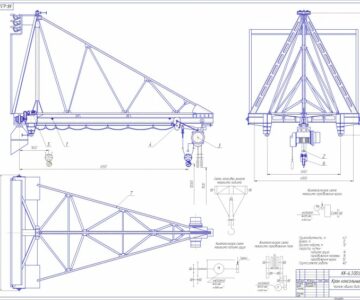

КУРСАК ВПТТ/Кран консольний з електроталью (загальний вигляд).cdw
КУРСАК ВПТТ/Кран консольний з електроталью (загальний вигляд).cdw.bak
КУРСАК ВПТТ/Література.doc
КУРСАК ВПТТ/специфікація гакова підвіска.doc
КУРСАК ВПТТ/специфікація електроталь ТЭ 2-511.rtf
КУРСАК ВПТТ/специфікація кран консольний з електроталью.rtf
КУРСАК ВПТТ/титулка.doc
КУРСАК ВПТТ
