Промотур КОМПАС v17

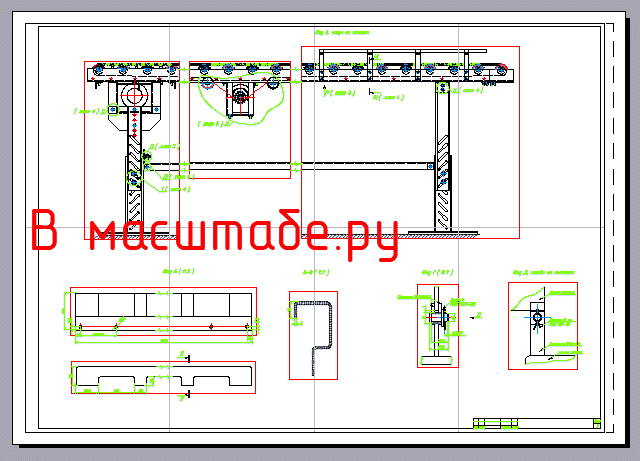

Чертеж Конвейер поворотный роликовый

Техническая характеристика:
1. Суточная работа конвейера 4-6 часов;
2. Конвейер установлен в закрытом помещении с легкими условиями
эксплуатации;
3. Расчетная производительность Q=1800 шт\сут.;
4. Характеристики груза:
4.1. Тип коробка кортонная;
4.2. Вес 20 кг.;
4.3. Габариты 400х300х200 мм. ( ГхШхВ );
5. Скорость движения груза 1 м\с.;
6. Тип приводной цепи ПР-12.7, 900-2 ГОСТ 13568-75;
7. Привод малого конвейера:
7.1. Тип Мотор-редуктор 7МЦ2-45;
7.2. Мощность Р=0,55 кВт.;
7.3. Передаточное число i=5,4;
8. Привод большого конвейера:
8.1. Тип Мотор-редуктор 7МЦ2-45;
8.2. Мощность Р=0,55 кВт.;
8.3. Передаточное число i=5,4;
9. Привод качающейся части:
9.1. Тип Пневмоцилиндр с электроприводом
LXS5BD-10-Q ;
9.2. Нагрузка 10 кг.;
9.3. Ход поршня 50 мм.;
9.4. Макс. скорость 80 мм\сек.;
9.5. Точность 0,03 мм.;
10. Высота подъема КЧ 50 мм.;
11. Максимальная высота 1093 мм.;
12. Минимальная высота 893 мм..

Состав: Вид общий (ВО 3 листа), Узлы 2 листа Язык документа

Софт: AutoCAD, DWG
