Операция Укомплектация-2

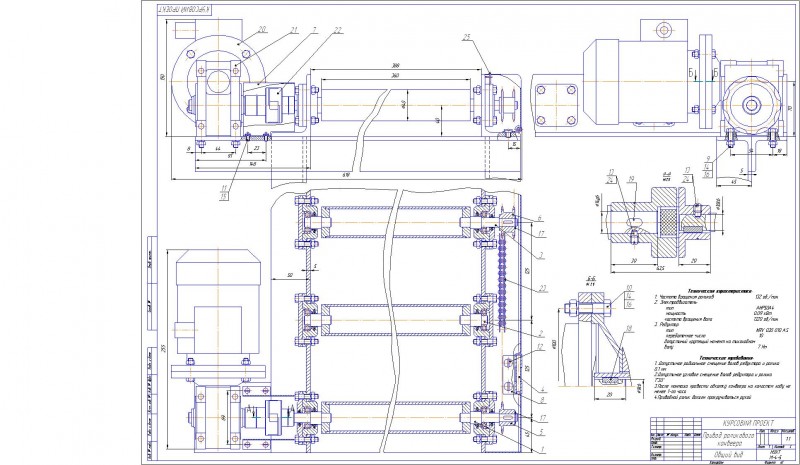

Чертеж привода роликового конвейера

Привод роликового конвейера.

Техническая характеристика:
1.Частота вращения роликов 132 об./мин.
2.Электродвигатель:
тип АИР50А4
мощность 0.09 кВт
частота вращения вала 1320 об/мин.
3.Редуктор:
тип NRV 030 010 AS
передаточное число 10
допустимий крутящий момент на тихоходном
валу 7 Нм

Состав: Вид общий (ВО), Спецификация Язык документа

Софт: КОМПАС-3D 8

Просмотр файлов
Общий вид.cdw
Спецификация1.cdw
Спецификация2.cdw
