Чертеж станция натяжная для ленточного конвейера

Модель КЛКТ- 800. Станция натяжная предназначена для обеспечения необходимого натяжения ленты конвейера, оснащена канатным барабаном, который приводится в движение червячным редуктором, осуществляет натяжение ленты и сокращение (удлинение) конвейера на 50 м за счет перемещения каретки.
При вращении канатного барабана, канат переброшенный через блоки каретки (диск направляющий) петлевого устройства и блок гидроцилиндра натяжной станции, наматывается на канавки барабана перемещая каретку по рельсам петлевого устройства, тем самым осуществляется натяжение ленты.
Контроль натяжения ленты осуществляется с помощью показаний электроконтактного манометра который соединен с гидроцилиндром натяжной станции. Гидроцилиндр наполнен жидкостью.
При натяжении канат оказывает воздействие на шток гидроцилиндра через блок, давление жидкости увеличивается, электроконтактный манометр показывает изменение давления и натяжение ленты.
Деталировка.
Станция натяжная состоит из следующих основных узлов (рис. 9):
- редуктор
- привод натяжной станции;
- барабан канатный
- компенсатор каната;
- рама натяжная
- основание натяжной станции;
- рама управление
- опора гидроцилиндра;
- домкрат натяжной станции (гидроцилиндр);
- обойма
- крепление гидроцилиндра;
- опора барабана в сборе;
- муфта упругая;
- ограждение управления;
- узел ролика
- осуществляет прижим каната к барабану и направление каната по канавкам;
- ограждение канатного барабана;
- узел канатного диска (блок);
- гнездо манометра;
- защита манометра от повреждений.

Состав: Сборочный чертеж (СБ) Язык документа

Софт: КОМПАС-3D, CDW

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Конвейеры / Чертеж станция натяжная для ленточного конвейера

Просмотр файлов

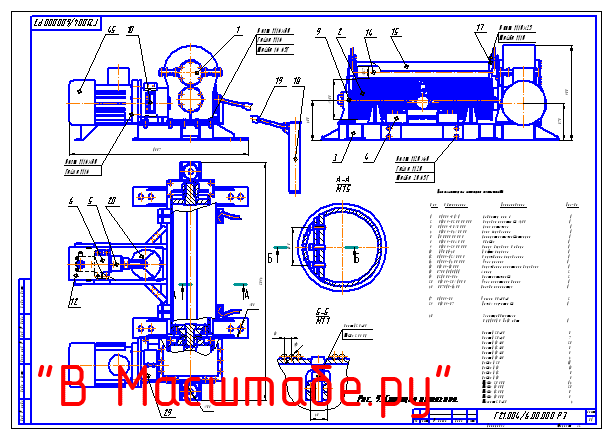

Рис. 9. Станция натяжная 400.cdw
