Операция Укомплектация-2

Двухступенчатый цилиндрический редуктор u=19,635

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра ДМ и ПТУ
Курсовой проект по дисциплине: «ДЕТАЛИ МАШИН, ОСНОВЫ КОНСТРУИРОВАНИЯ и ПТМ ОТРАСЛИ»
На тему: «Расчет привода ленточного конвейера»
Минск 2013

В данной работе нет чертежа общего вида привода. В учебном заведении где был сдан данный курсовой проект его не требуют. Принцип работы привода и общая схема показана в пояснительной записке.
Согласно заданию на проектирование, привод содержит открытую ременную, открытую прямозубую, две закрытые косозубые передачи.
В работе представлен двухступенчатый цилиндрический редуктор, выполненный по соосной схеме.
Курсовой проект состоит из пояснительной записки, 2 листов формата А1 и 3 листов формата А3 (иллюстрированного материала). Пояснительная записка включает 59 страниц формата А4, 7 таблиц, 15 рисунков, 3 литературных источника.
Цель выполнения курсового проекта спроектировать привод конвейера.
Техническая характеристика привода:
Электродвигатель асинхронный 4А100L4У3
Мощность электродвигателя 3098 Вт
Частота вращения вала 1430 об/мин.
Редуктор цилиндрический двухступенчатый (u=19,635)
Частота вращения на выходном валу редуктора – 9,55 об/мин
Общее передаточное число привода – 149,67
Вращающий момент на выходном валу - 2500 Нм
Техническая характеристика редуктора
Частота вращения быстроходного вала, об/мин 29,6.
Общее передаточное число редуктора 39
Передаточное число быстроходной ступени 3,85
Вращающий момент на быстроходном валу, Нм 866,8
Передаточное число тихоходной ступени 5,1
Вращающий момент на тихоходном валу, Нм 233,6

Состав: Редуктор цилиндрический двухступенчатый (ВО), деталировка (вал, шестерня, зубчатое колесо), спецификация на редуктор, ПЗ Язык документа

Софт: КОМПАС-3D V13

Сайт: www

Просмотр файлов
5_Vybor_konstruktsy_korpusnykh_detaley_i_ikh_ras.docx
6_vybor_konstruktsii_valov_i_ikh_raschet.doc
7_vybor_podshipnikov_i_eskiznaya_komponovka.doc
8_Proverochny_raschet_vala_podshipnikov.doc
9_Smazka_reduktora.doc
10_Vybor_posadok_i_kvalitetov_tochnosti_dlya_vse.doc
11_Vybor_otkloneny_razmerov.doc
literatera.doc
Prilozhenie_A.doc
Prilozhenie_B (1).doc
Prilozhenie_G (1).doc
Prilozhenie_V.doc
referat.doc

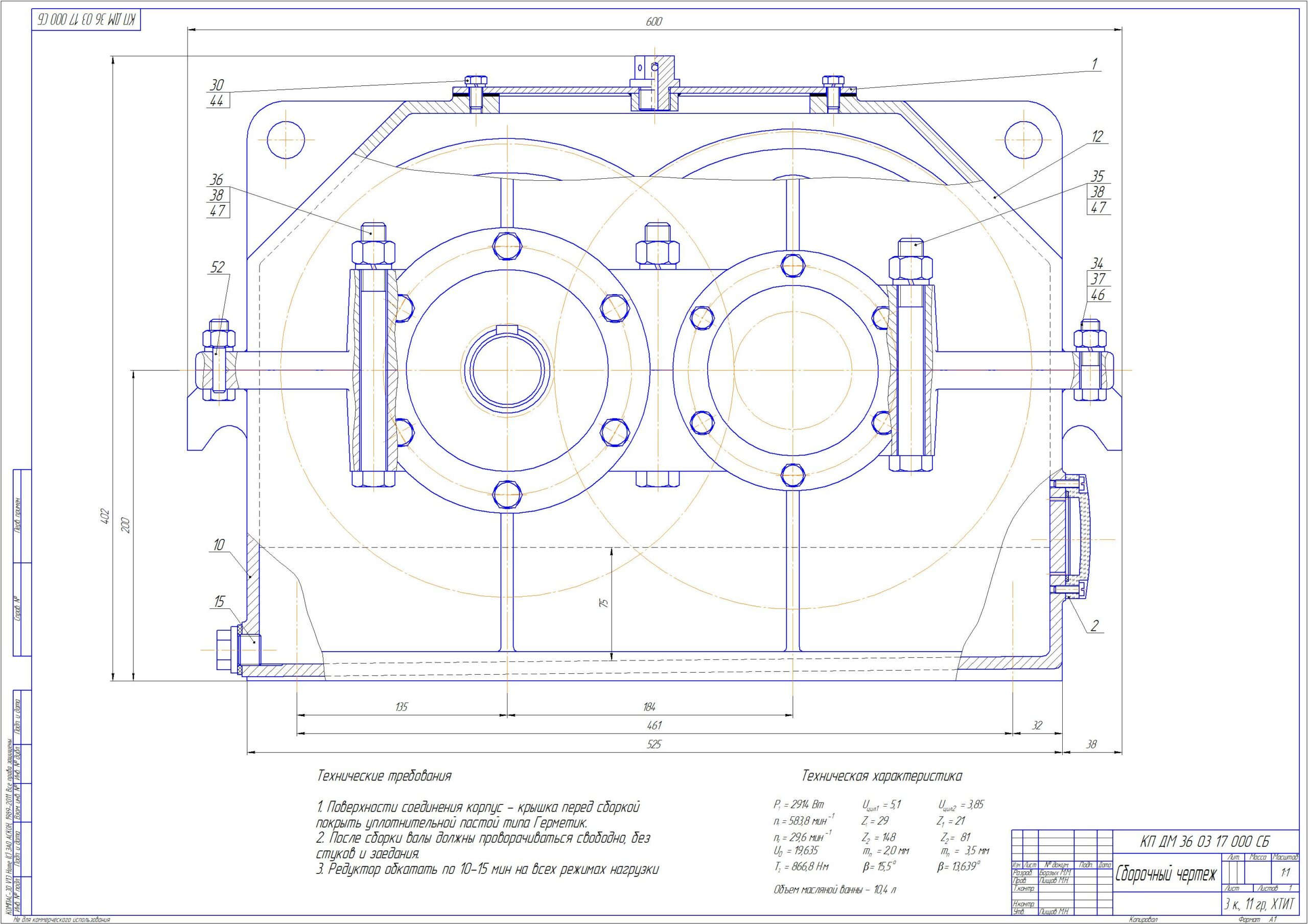

Sborka_17_gl_vid.cdw
Sborka_17_vt_vid.cdw
Spetsifikatsia_sborka_17.doc
titulnik.doc
Val_zubchatogo_kolesa_17.cdw
Val-shesternya_17.cdw
vvedenie.doc
Zubchatoe_koleso_17.cdw
сод.doc
1_kratkoe_opisanie_raboty_privoda.doc
2_kinematichesky_raschet.doc
3_Raschet_otkrytykh_peredach.doc
4__Raschet_zakrytoy_peredachi.doc
