Промотур КОМПАС v17

Элеватор ленточный

Сибирская автомобильно-дорожная академия
ПТСДМ
На тему: Расчёт ленточного элеватора
Омск 2012

Расчёт параметров элеватора
Тип ковшей- мелкие(М)
Вместимость ковша на линии x-x- 1,4 л
Средний коэффициент заполнения ковша- 0,6
Шаг ковшей- 400мм
Параметры характерных грузов: грунт, песок, мел
Скорость-1..2 м\с
Внутренние размеры ковшей, мм:
B=250; t=120; h=160; r=55
Масса ковша-2 кг

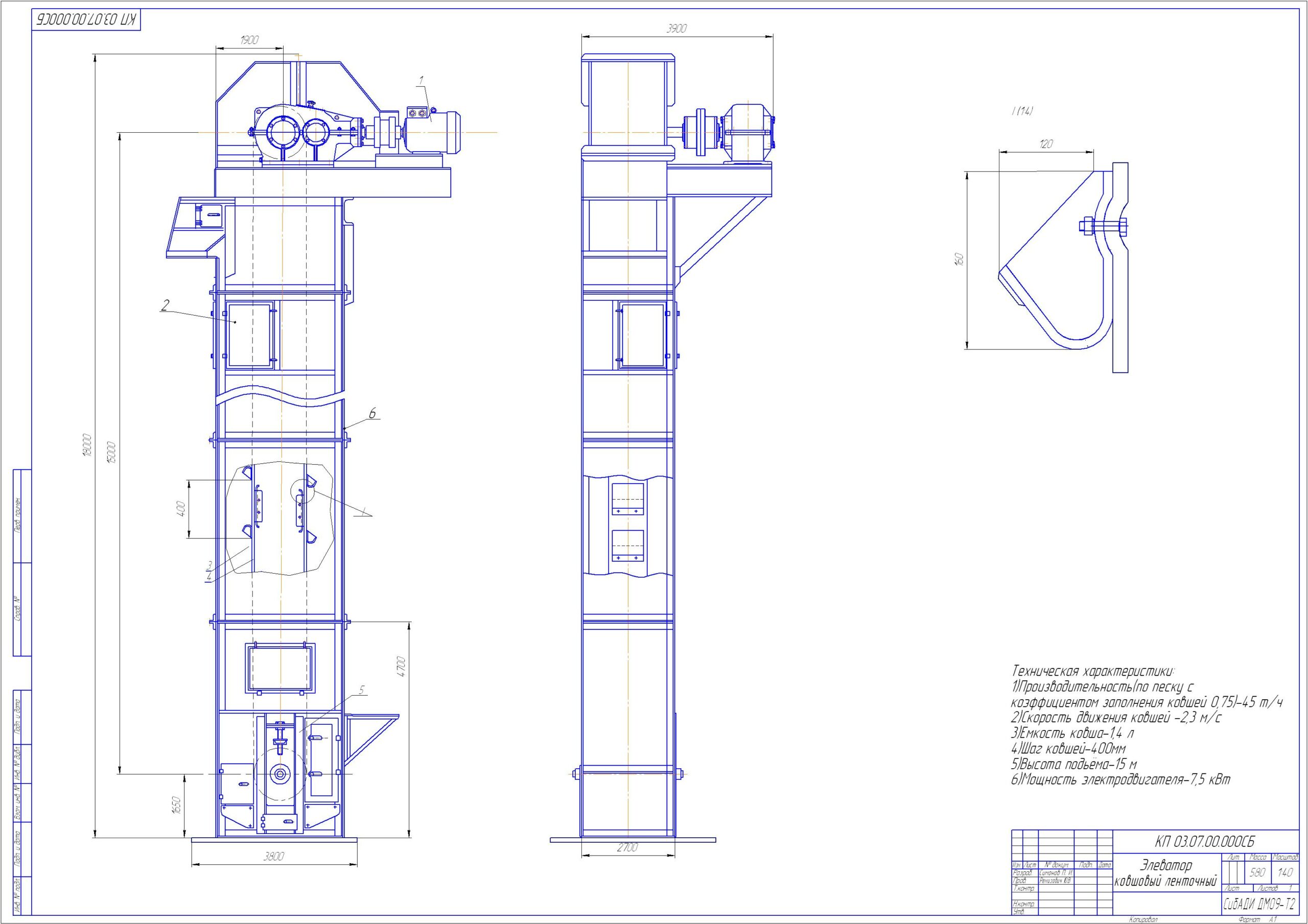

Состав: Пояснительная записка , элеватор общий вид. Спецификация Язык документа

Софт: КОМПАС-3D 13

Просмотр файлов
элкватор.docx
спецыф элеватор.cdw
Элеватор ковшовый ленточный1 в масштабе.cdw
