Дипломный проект на тему "Конструирование рольганга"

Пояснительная записка содержит 103 листа, 13 рисунков, 2 таблицы; 8 источников, 13 спецификаций. Объектом разработки является транспортирующее устройство (рольганг), обеспечивающее механизированную подачу крупногабарит-ных отливок в рабочую зону агрегатного станка.
Цель работы – разработка конструкции несущей системы и привода рольганга, обеспечивающей высокую производительность в сочетании с точным перемещением отливок.
В процессе работы проводился анализ погрузочно-разгрузочных работ на «ВКМ-Сталь» и потребность в механизации загрузки литых за-готовок на металлорежущие станки, возможность использования специа-лизированных средств загрузки и транспортировки заготовок. Произво-дился синтез гидравлической схемы, прорабатывалась конструкция при-водов и узлов несущей системы рольганга, выполнялись проектировоч-ные и проверочные расчеты составных частей.
В результате проведенной работы разработаны чертежи конструк-ции рольганга грузоподъемностью 1 т.
Степень внедрения – установка будет использоваться на механиче-ском участке крупногабаритного вагонного литья «ВКМ-Сталь». Отдель-ные узлы и механизмы рольганга могут применяться для других транс-портирующих машин периодического действия.

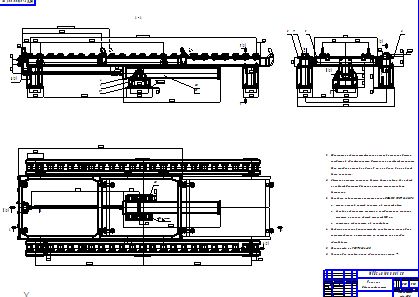

Состав: Рольганг (2 СБ), Каретка (СБ), Рама каретки (СБ), Деталировка, Каток (СБ), Балка роликовая (СБ), (более 10 листов чертежей), ПЗ Язык документа

Софт: Компас v12

Просмотр файлов
рольганг.doc
Спецификации.frw
Лист 1,2/Рольганг.cdw
Лист 3/Вал.cdw
Лист 3/Корпус ролика.cdw
Лист 3/Ролик Ш.cdw
Лист 3/Установка конечного выключателя.cdw
Лист 4/Каретка.cdw
Лист 5,6/Каток.cdw
Лист 5,6/Кронштейн Ш.cdw
Лист 5,6/Рама каретки.cdw
Лист 7/Балка роликовая Ш.cdw
Лист 7/Стойка гц.cdw
Лист 7/Стойка.cdw
Лист 8/Кронштейн.cdw
Лист 8/Маятник.cdw
Лист 8/Ребро.cdw
Лист 9/Корпус катка.cdw
Лист 9/Крышка 1.cdw
Лист 9/Крышка.cdw
Лист 9/Пластина.cdw
Лист 9/Пластина2.cdw
Лист 9/Серьга.cdw
