Конвейер ленточный ТЛ 17,5/650

Конвейер ленточный предназначен для перемещения сыпучих материалов (песок, торф, навоз и т.д.)

1. Скорость движения ленты, м/с 1
2. Ширина ленты, мм 650
3. Угол наклона, град 0
4. Мотор- редуктор, тип BOX 075-30-28 DEL90L4 B14 B3
5. Электродвигатель:
- мощность, квт 1,5
- частота вращения, об/мин 1400

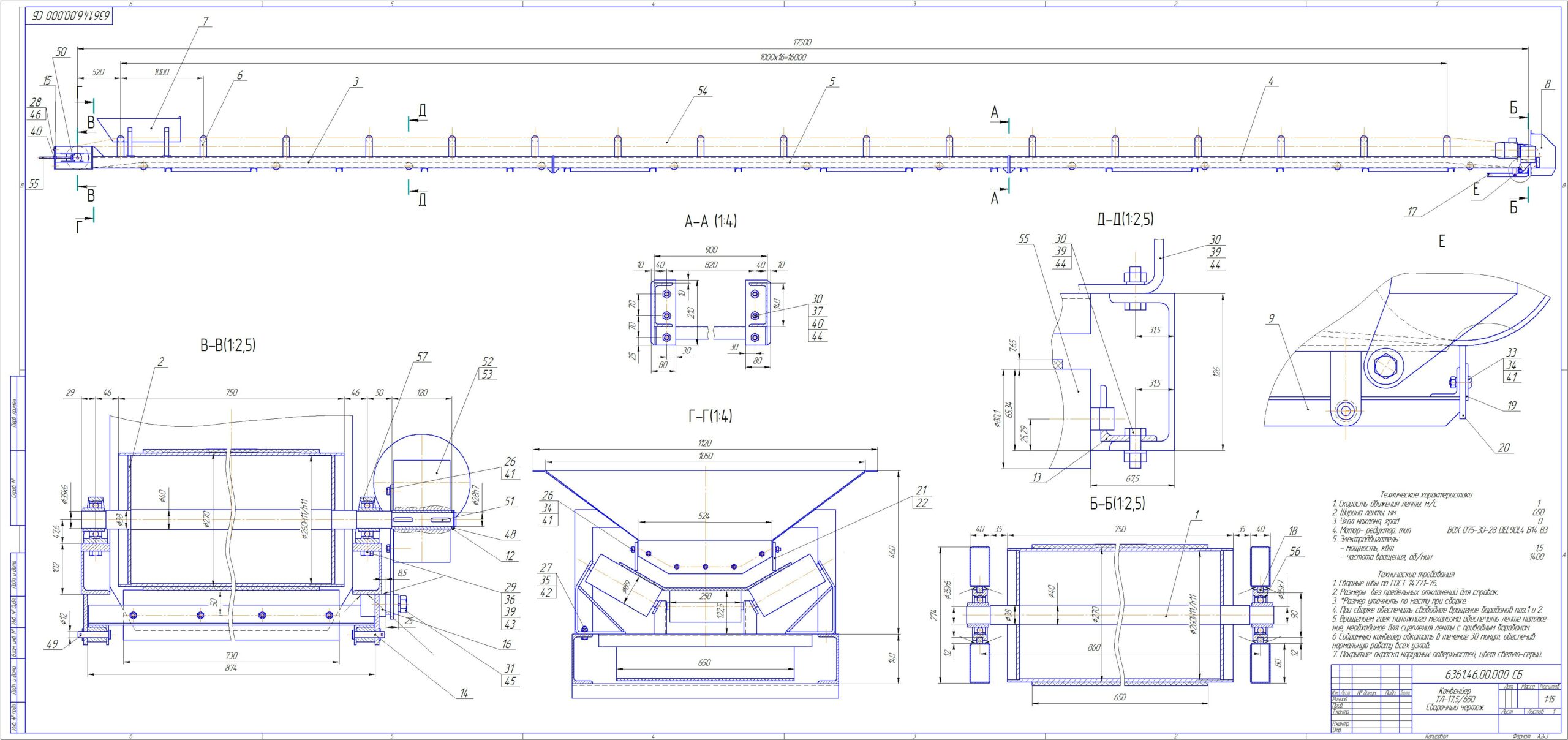

Состав: Сборочный чертеж (СБ) , Сборочные единицы, Деталировка, Спецификация

Софт: КОМПАС-3D 10 SP2

Файлы:

6361.46.00.000 Конвейер ТЛ-17,5 - 650/

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.28.00.005.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.00.001.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.00.000 спец (3).frw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.08.000 Скребок/

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.08.000 Скребок/6361.46.08.000 спец.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.08.000 Скребок/6361.09.09.001.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.08.000 Скребок/6361.46.08.002.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.08.000 Скребок/6361.09.09.003.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.08.000 Скребок/6361.46.08.000 СБ.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.00.000 спец.frw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6360.76.12.000 Роликоопора/

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6360.76.12.000 Роликоопора/6360.76.12.000 спец.frw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6360.76.12.000 Роликоопора/6360.76.12.100.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6360.76.12.000 Роликоопора/6360.76.12.102.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6360.76.12.000 Роликоопора/6360.76.12.100 спец.frw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6360.76.12.000 Роликоопора/6360.76.12.103.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6360.76.12.000 Роликоопора/6360.76.12.000.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6360.76.12.000 Роликоопора/6360.76.12.101.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.28.00.006.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.09.00.005.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.02.000 Барабан приводной/

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.02.000 Барабан приводной/6361.46.02.003.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.02.000 Барабан приводной/6361.46.02.000 СБ.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.02.000 Барабан приводной/6361.46.02.000 спец.frw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.09.00.006.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.00.000 СБ.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.04.000 Секция приводная/

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.04.000 Секция приводная/6361.46.04.001.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.04.000 Секция приводная/6361.09.03.006.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.04.000 Секция приводная/6361.46.04.000 СБ.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.04.000 Секция приводная/6361.09.03.003.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.04.000 Секция приводная/6361.46.04.000 спец..frw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.04.000 Секция приводная/6361.09.03.005.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.04.000 Секция приводная/6361.09.03.004.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.09.00.004.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/Thumbs.db

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.28.00.002.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.00.003.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.09.00.001.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.05.00.001.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.07.000 Кожух/

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.07.000 Кожух/6361.46.07.001.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.07.000 Кожух/6361.46.07.002.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.07.000 Кожух/6361.46.07.000 СБ.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.07.000 Кожух/6361.09.10.003.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.07.000 Кожух/6361.46.07.000 спец.frw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.03.000 Секция натяжная/

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.03.000 Секция натяжная/6361.22.03.003.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.03.000 Секция натяжная/6361.09.03.009.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.03.000 Секция натяжная/6361.09.03.008.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.03.000 Секция натяжная/6361.28.04.003.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.03.000 Секция натяжная/6361.22.03.004.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.03.000 Секция натяжная/6361.46.03.000 СБ.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.03.000 Секция натяжная/6361.46.03.001.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.03.000 Секция натяжная/6361.46.03.000 спец.frw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.03.000 Секция натяжная/6361.46.03.002.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.00.002.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.06.000 Бункер/

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.06.000 Бункер/6361.46.06.002.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.06.000 Бункер/6361.28.07.004.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.06.000 Бункер/6361.46.06.000 СБ.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.06.000 Бункер/6361.09.08.003.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.06.000 Бункер/6361.46.06.003.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.06.000 Бункер/6361.46.06.001.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.06.000 Бункер/6361.46.06.000 спец.frw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.05.000 Секция центральная/

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.05.000 Секция центральная/6361.46.05.000 спец.frw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.05.000 Секция центральная/6361.46.05.000 СБ.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.05.000 Секция центральная/6361.46.05.001.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.01.000 Барабан натяжной/

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.01.000 Барабан натяжной/6361.09.01.001.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.01.000 Барабан натяжной/6361.46.01.003.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.01.000 Барабан натяжной/6361.46.01.000 спец.frw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.01.000 Барабан натяжной/6361.46.01.000 СБ.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.01.000 Барабан натяжной/6361.46.01.002.cdw

6361.46.00.000 Конвейер ТЛ-17,5 - 650/6361.46.00.000 спец (2).frw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
