Ленточный конвейер 180 т/час

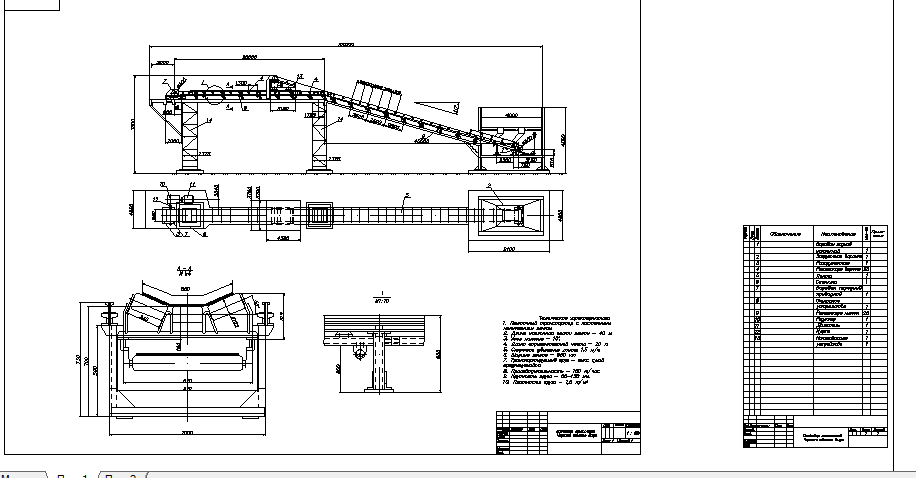

Чертеж ленточного конвейера, 2012 г

Техническая характеристика
1. Ленточный транспортер с постоянным натяжением ленты.
2. Длина наклонной части ленты - 40 м.
3. Угол наклона - 10°.
4. Длина горизонтальной части - 20 м.
5. Скорость движения ленты 1.5 м/с.
6. Ширина ленты - 650 мм
7. Транспортируемый груз - гипс сухой среднекусковой.
8. Производительность - 180 т/час.
9. Крупность груза - 60-150 мм.
10. Плотность груза - 1,5 т/м³

Состав: Общий вид, Спецификация Язык документа

Софт: AutoCAD, DWG

Просмотр файлов
Конвейер ленточный.dwg
