Монтаж ленточного конвейера 2ЛУ100

Кафедра «Гірничозаводського транспорту і логістики»
Курсовий проект з дисципліни «Монтаж, експлуатація і ремонт ПТБДММ »
на тему: «Розробка основних положень по безпечному і ефективному монтажу та ремонту стрічкового конвеєру 2ЛУ100»
Донецк 2013

Конвеєр 2ЛУ100 модернізований як конвеєр загального призначення, для роботи в шахтних умовах, кліматичного виконання «У», категорія розміщення 5 за ДСТ 1 5150-69.
Конвеєр 2ЛУ100 призначений для роботи у таких умовах:
1. Температура навколишнього середовища від -5С до +40С (для пускової апаратури від +5С до +40С).
2. Висота над рівнем моря не більше 1000 метрів.
3. Відносна вологість навколишнього середовища не більше 98% при температурі t=+25С.
4. Запиленість навколишнього середовища не більше 200 .
5. Напруга питомої сеті 380 або 660 В.
6. Коливання напруги питомої сеті від -15% до +10%.
7. Частота струму 50 Гц.
8. Виробка , у котрій встановлюється конвеєр, повинна бути прямолінійною у плані. Радіуси перегинання ділянок траси в вертикальній площині повинні відповідати значенням пункту 4.5 з «Правил експлуатації підземних стрічкових конвеєрів на вугільних та сланцевих шахтах».
9. При присутності у виробітках ділянок з рясним виділенням вологи необхідно забезпечити відвід води із зони розташування конвеєру.
10. Кут встановлення конвеєру 6...18 град.

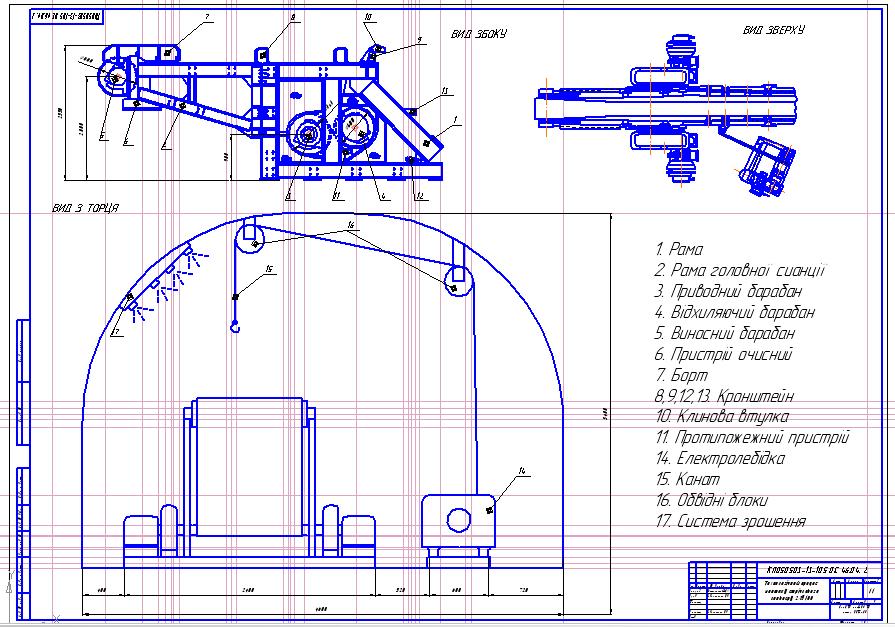

Состав: пояснительная записка, Технологічний процес монтажу стрічкового конвеєру 2ЛУ100, Загальний вигляд стрічкового конвеєру 2ЛУ100 Язык документа

Софт: Компас-3D 12

Просмотр файлов
МОНТАЖ/Монтаж 1.cdw
МОНТАЖ/Монтаж 2.cdw
МОНТАЖ/Пояснительная.docx
МОНТАЖ
