Пластинчатый конвейер для штучных грузов - производительность Q = 120 т/ч

КФ МГТУ им. Н. Э. Баумана
Кафедра подъемно-транспортного оборудования и деталей машин
Курсовой проект по дисциплине "Конструкция машин непрерывного транспорта"
На тему "Пластинчатый конвейер"
Калуга 2016

Спроектирован пластинчатый конвейер с учетом требований надежности, технологичности и безопасности.
В процессе работы было сделано:
1.Произведены проектировочные расчеты: привода, натяжного устройства, цепи и загрузочного устройства.
2. Произведены проверочные расчеты: приводного вала, подшипников валов, шпонок, заклепочного соединения.
3. Были найдены способы улучшения технологичности конвейера

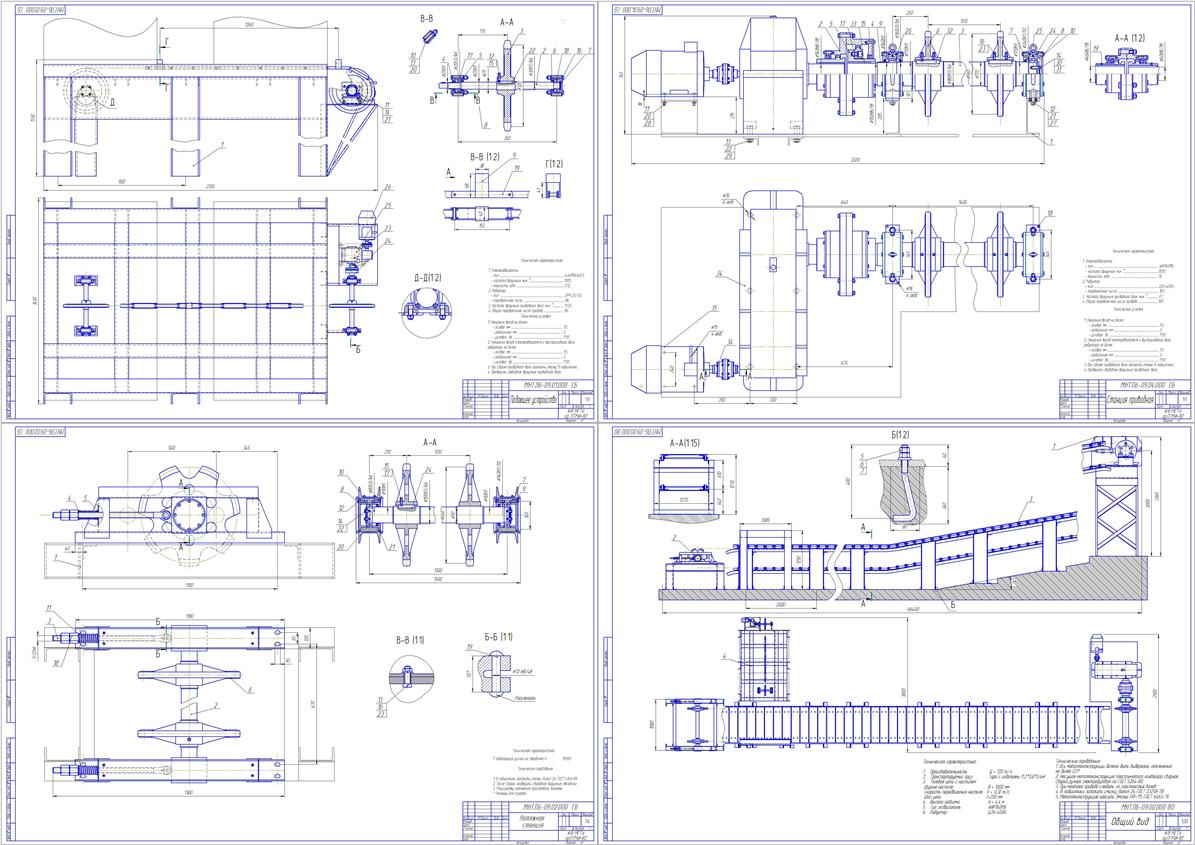

В результате были созданы: Приводная станция конвейера, натяжная станция конвейера, тяговая цепь с плоским настилом, загрузочное устройство.

1. Назначение и область применения пластинчатого конвейера 7
2. Технические характеристики привода 8
3. Описание и обоснование выбранной конструкции конвейера 8
4. Расчеты 8
4.1. Исходные данные для расчёта проектируемого конвейера 8
4.2. Расчет настила и определение его ширины 9
4.3. Расчет штучной производительности конвейера 9
4.4. Расчет скорости конвейера 9
4.5. Расчет распределенной массы груза и настила 9
4.6. Расчет натяжений в характерных точках 10
4.6.1. Выбор коэффициентов сопротивления движению настила 10
4.6.2. Определение точки с минимальным натяжением 10
4.6.3. Определение натяжений в характерных точках трассы 10
4.6.4. Расчет тягового усилия 11
4.7. Расчет привода 12
4.8. Расчет натяжения тягового элемента 12
4.9. Расчет звездочки 13
4.10. Расчет передаточного числа и выбор редуктора 13
4.11. Проверочный расчет скорости 14
4.12. Расчет приводного вала [4] 14
4.12.1. Расчет вала на прочность [4] 15
4.12.2. Расчет геометрических характеристик опасных сечений вала 17
4.12.3. Расчет вала на статическую прочность 18
4.12.4. Расчет вала на сопротивление усталости [2] 19
4.13. Расчет подшипников валов [5] 22
4.14. Расчет шпонок[8] 22
4.15. Расчет конвейера на самоторможение 24
4.16. Расчет предохранительного элемента 24
4.17. Расчет натяжного устройства. 25
4.17.1. Расчет натяжного винта 25
4.17.2. Расчет пружины 25
4.18. Расчет загрузочного устройства. 26
4.18.1. Расчет привода подающего устройства. 26
4.19. Расчет заклепочного соединения [8] 28
5. Инновационные предложения в конструкции и нововведения 28
6. Проектирование металлоконструкции конвейера [7] 28
7. Описание организации работ с применением разрабатываемого привода 29
8. Уровень стандартизации и унификации 30
Выводы 31

Техническая характеристика:
1. Производительность Q = 120 т/ч
2. Транспортируемый груз Тара с изделиями (1,2*0,8*0,4м)
3. Тяговая цепь с настилом:
Ширина настила В = 1000 мм
Скорость передвижения настила V = 0,32 м/с
Шаг цепи t=250 мм
4. Высота подъема H = 4,4 м
5. Тип эл.двигатель АИР160M6
6. Редуктор Ц3У-400Н
