Проект плужкового сбрасывателя СП I Пр-650 (лёгкого типа)

Плужковые сбрасыватели позволяют разгрузить ленту в средней части конвейера. Эти устройства стационарные, устанавливаемые на секции средней части конвейера. Плужковые сбрасыватели в зависимости от направления разгрузки ленты конвейера могут быть односторонними (правые, левые) или двухсторонними.
СБРАСЫВАТЕЛЬ ПЛУЖКОВЫЙ СП I Пр-650 предназначен для подачи угля с транспортеров ленточных в бункера котлов.

Технические характеристики:
Ширина ленты используемого транспортера, мм 650
Тип выгрузки угля сбрасывателем с транспортера односторонний
Направление выгрузки угля плужком правое
Угол наклона плужка, град, не более 40
Ширина сбрасывателя, мм 1265
Длина сбрасывателя, мм 1725
Высота сбрасывателя, мм 1130
Установочная мощность, Вт от 110 (до1,1 кВт)
Тип исполнительного механизма МЭО-40/63-0,25М или МЭО-40/63-0,63-94М
Максимальный размер кусков угля, мм 100
Полный срок службы, лет, не менее 5

По данному проекту изготовлено 7 изделий. Есть тонкости, спрашивайте, отвечу.

Состав: 3D Сборка (информации для изготовления изделия достаточно). Язык документа

Софт: SolidWorks 2010

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Конвейеры / Проект плужкового сбрасывателя СП I Пр-650 (лёгкого типа)

Просмотр файлов
Плужковый сбрасыватель/МЭО 40-63-0,25-02/МЭО 40-63-0,25-02 в сборе.SLDASM
Плужковый сбрасыватель/МЭО 40-63-0,25-02/МЭО 40-63-0,25-02 Рычаг.SLDPRT
Плужковый сбрасыватель/МЭО 40-63-0,25-02/МЭО 40-63-0,25-02.SLDPRT
Плужковый сбрасыватель/МЭО 40-63-0,25-02

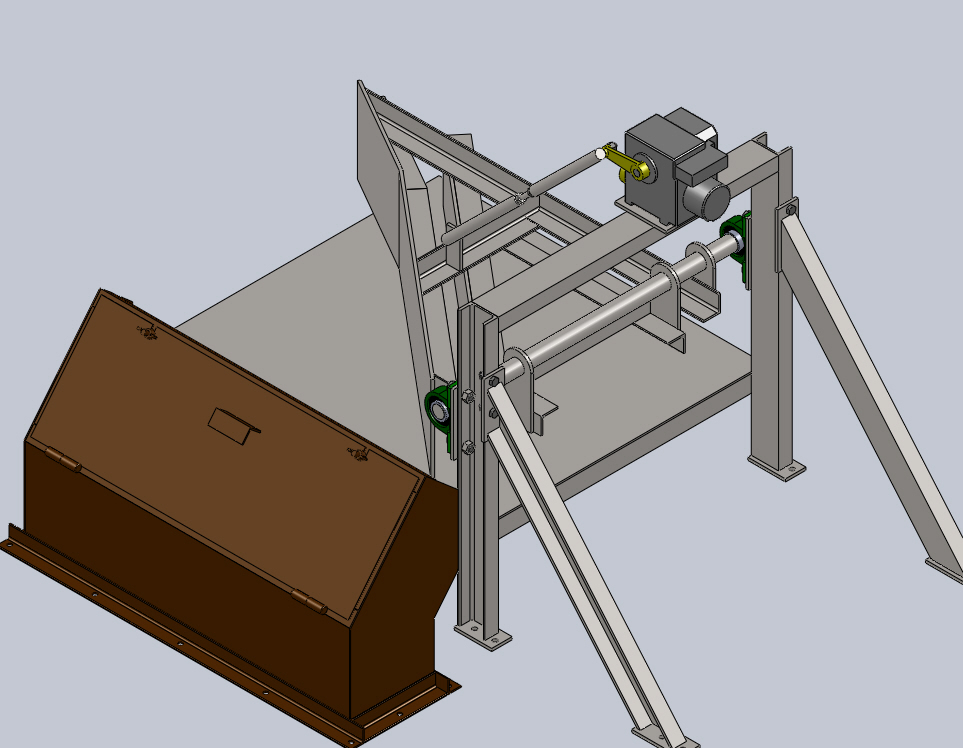

Плужковый сбрасыватель/ПС-650 00.000.00 СБ Плужковый сбрасыватель (конечный вариант).JPG
Плужковый сбрасыватель/ПС-650 00.000.00 СБ Плужковый сбрасыватель (конечный вариант).SLDASM
Плужковый сбрасыватель/ПС-650 00.000.00 СБ Плужковый сбрасыватель для паспорта.TIF
Плужковый сбрасыватель/ПС-650 00.000.01 Ось.SLDPRT
Плужковый сбрасыватель/ПС-650 00.000.02 Плуг.SLDPRT
Плужковый сбрасыватель/ПС-650 03.000.00 СБ Плуг с осью.SLDASM
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер/Детали/ПС-650 04.000.01 Уголок.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер/Детали/ПС-650 04.000.02 Уголок.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер/Детали/ПС-650 04.000.03 Стенка.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер/Детали/ПС-650 04.000.04 Лист.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер/Детали/ПС-650 04.000.05 Лист.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер/Детали/ПС-650 04.000.06 Лист.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер/Детали/ПС-650 04.000.07 Лист.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер/Детали/ПС-650 04.000.08 Лист.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер/Детали/ПС-650 04.000.09 Полоса.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер/Детали/ПС-650 04.000.09 Уголок.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер/Детали/ПС-650 04.000.11 Крышка.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер/Детали/ПС-650 04.000.12 Ручка.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер/Детали
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер/ПС-650 04.000.00 СБ Бункер.SLDASM
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер/ПС-650 04.000.00 СБ Фланец.SLDASM
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер/Чертежи/ПС-650 04.000.00 СБ Фланец.SLDDRW
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер/Чертежи/ПС-650 04.000.03 Стенка.SLDDRW
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер/Чертежи
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер/Шарнир/Мама D=20.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер/Шарнир/Папа D=20.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер/Шарнир/Шарнир d=20 l=90.SLDASM
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер/Шарнир
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Бункер
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Детали/ПС-650 02.000.01 Ухо.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Детали/ПС-650 02.000.02 Ухо.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Детали/ПС-650 02.000.03 Рычаг.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Детали/Чертежи/ПС-650 00.000.01 Ось.SLDDRW
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Детали/Чертежи/ПС-650 02.000.01 Ухо.SLDDRW
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Детали/Чертежи/ПС-650 02.000.02 Ухо.SLDDRW
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Детали/Чертежи/ПС-650-1пр. 01.000.01 СБ Площадка.SLDDRW
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Детали/Чертежи
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Детали
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Комплектующие, метизы/Болт М12-45.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Комплектующие, метизы/Болт М16-45.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Комплектующие, метизы/Гайка барашек М12.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Комплектующие, метизы/Гайка М12.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Комплектующие, метизы/Гайка М16.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Комплектующие, метизы/Гравер М12.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Комплектующие, метизы/Р 207.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Комплектующие, метизы/Шайба-гравер М16.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/Комплектующие, метизы
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/ПС-650-1пр. 01.000.00 СБ Рама.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ/ПС-650-1пр. 02.000.00 СБ Бункер.SLDPRT
Плужковый сбрасыватель/ПС-650-1пр. 00.000.00 СБ
Плужковый сбрасыватель/Технические характеристики.docx
Плужковый сбрасыватель
