Проектирование ленточного конвеера

ИВАНОВСКИЙ ГОСУДАРСТВЕННЫЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
ТЕКСТИЛЬНЫЙ ИНСТИТУТ
ФАКУЛЬТЕТ МЕХАНИКИ И АВТОМАТИКИ
КАФЕДРА НАЗЕМНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА И ТЕХНОЛОГИЧЕСКИЕ МАШИНЫ

тема: Cпроектировать и рассчитать ленточный конвейер с заданными параметрами
Иваново 2015

Производительность Q х103, кг/час 100
Скорость транспортировки , м/с 1,5
Угол наклона конвейера градус 15
Длина конвейера L (по горизонтали) м 30
Плотность груза ρ, т/м3 2,1
Транспортируемый материал железная руда
Размер частицы amax, мм 40
Группа абразивности D

содержание:Введе-ние…………………………………………………………………………….4
1Предварительный расчёт………………………………………………………...5
2 Тяговый рас-чёт………………………………………………………………….10
2.1 Определение натяжений в характерных точках конвейера и
необходимого числа прокладок……………………….……….…..10
2.2 Определение тягового коэффициента, мощности двигателя…….12
2.3 Выбор редуктора…………………………………………………….13
3 Заключительный расчёт……………………………………………………….15
3.1 Расчёт динамики пуска………………………………………………15
3.2 Проверка двигателя по пусковому моменту………………………16
4 Выбор муфт…………………………………………………………………….19
5 Расчёт элементов конвейера…………………………………………………..21
5.1 Расчёт подшипников…………………………………………………21
5.2 Определение сил и проверка подшипников………………………22
7 Правила эксплуатации конвейе-ра…………………………………………….25
Заключе-ние………………………………………………………………………...26
Литерату-ра………………………………………………………………………...27

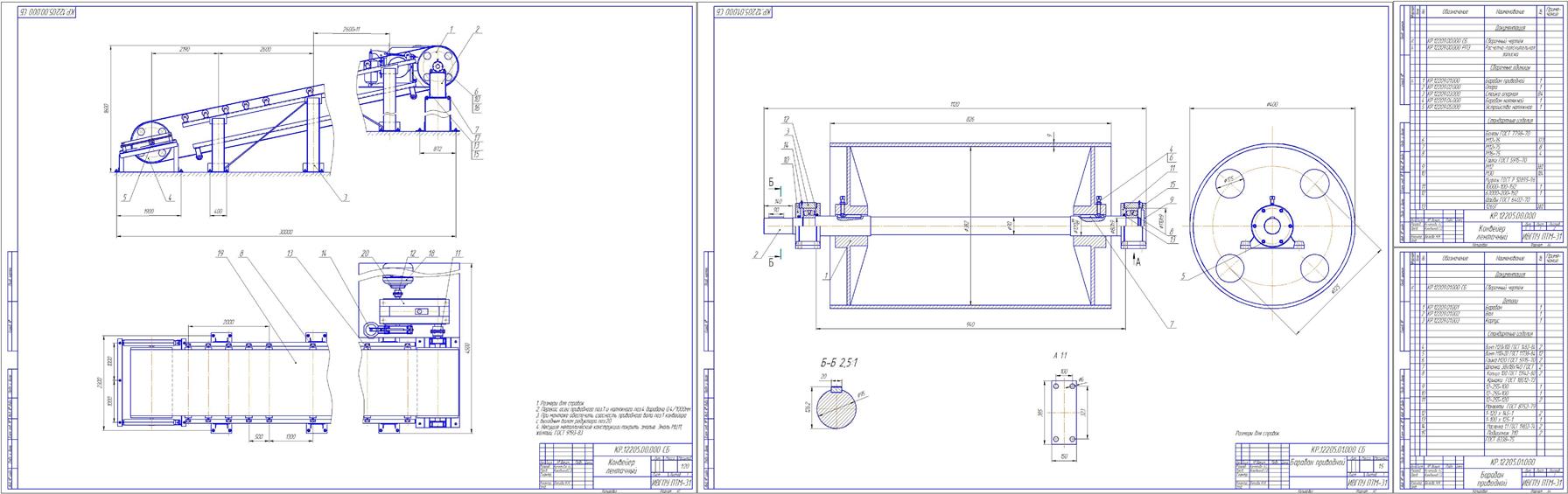

Состав: барабан (СБ), общий вид, спецификация Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:
ленточный конвейер/
ленточный конвейер/Коржавиной.doc
ленточный конвейер/soderzhanie_mnt.doc
ленточный конвейер/Zadanie_na_kursovuyu_rabotu_po_distsipline_MNT.doc
ленточный конвейер/ЧЕРТЕЖ/
ленточный конвейер/ЧЕРТЕЖ/baraban (1).cdw
ленточный конвейер/ЧЕРТЕЖ/baraban_spets (1).cdw
ленточный конвейер/ЧЕРТЕЖ/Obschy_vid120_1 (1).cdw
ленточный конвейер/ЧЕРТЕЖ/obsch_vid_spets1.cdw
ленточный конвейер/ЧЕРТЕЖ/obsch_vid_spets2 (1).cdw
ленточный конвейер/zadanie.doc
ленточный конвейер/literatura.doc
ленточный конвейер/titul__kopia.docx
ленточный конвейер/ленточный.doc
ленточный конвейер/заключение.docx
ленточный конвейер/Zadanie_pravilnoe_oformlenie_2015.doc
ленточный конвейер/vvedenie.docx
