Проектирование скребкового конвейера Q=120 т/ч

КФ МГТУ им. Н.Э. Баумана
К3-КФ
Машины непрерывного транспорта
Проектирование скребкового конвейера
2017

В данном курсовом проекте был спроектирован скребковый конвейер, предназначенный для транспортировки зерна, длиной 100 метров и производительностью 120 т/час. Рабочая ветвь конвейера – нижняя. Скребковый конвейер состоит из следующих узлов: приводная станция, натяжная станция, цепь со скребками и загрузочное устройство.

Оглавление
Реферат 4
Введение 6
1. Исходные данные 8
2. Расчёт скребкового конвейера 9
2.1 Определение размеров желоба 9
2.2 Определение расчетных распределенных масс 9
2.3 Определение расчетных коэффициентов 10
2.4 Тяговый расчет 10
2.4.1 Определение точки с наименьшим натяжением 10
2.4.2 Определение натяжений в характерных точках трассы 10
2.4.3 Определение окружного тягового усилия на приводной звездочке и мощности привода 12
2.4.4 Определение расчетного натяжения тяговой цепи и ее выбор 13
2.4.5 Выбор приводной звездочки 14
2.4.6 Выбор редуктора 14
2.6 Расчет натяжного устройства 15
2.7 Проверка конвейера на самоторможение 16
2.8 Расчет цепной передачи 16
3. Расчет валов и осей 19
3.1. Расчет приводного вала 19
3.2. Расчет оси натяжного устройства 23
4. Расчет подшипников 24
4.1. Расчет подшипников приводного вала 24
4.2. Расчет подшипников оси натяжного устройства 24
5. Расчет шпоночных соединений и штифтов 25
6. Расчет бункера загрузочного устройства 27
Инновации в курсовом проекте 28
Список использованных источников 30

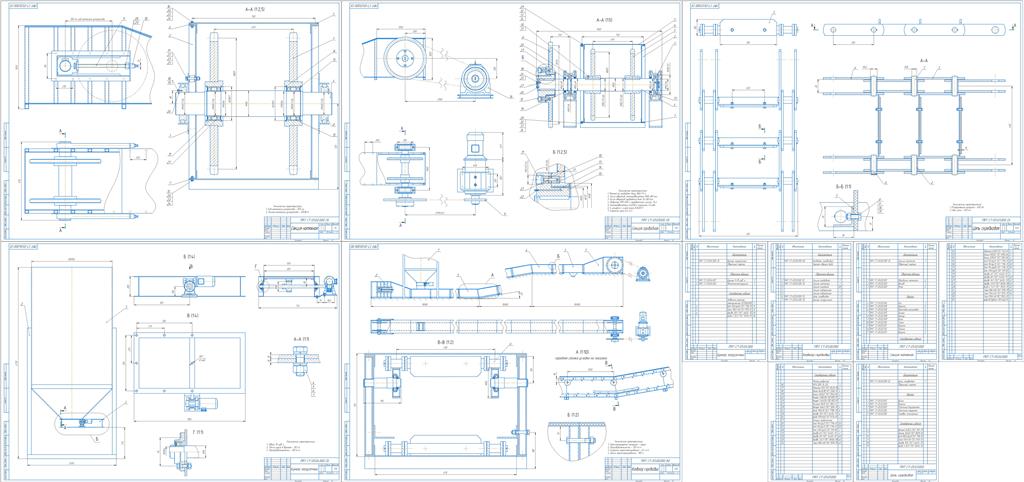

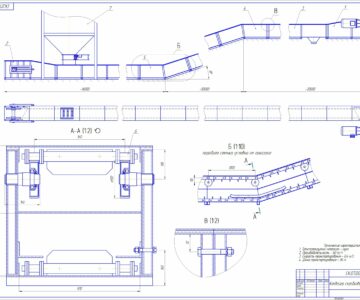

Состав: Секция приводная (СБ), Секция натяжная (СБ), Цепь скребковая (СБ), Бункер загрузочный (СБ), Конвейер скребковый (ВО), Спецификация, РПЗ (28 страниц) Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
Курсовой проект МНТ/
Курсовой проект МНТ/СП Секция натяжная.cdw
Курсовой проект МНТ/СП Секция приводная.cdw
Курсовой проект МНТ/Секция натяжная.cdw
Курсовой проект МНТ/Секция приводная.cdw
Курсовой проект МНТ/РПЗ МНТ.docx
Курсовой проект МНТ/Конвейер скребковый.cdw
Курсовой проект МНТ/Бункер загрузочный.cdw
Курсовой проект МНТ/СП Конвейер скребковый.cdw
Курсовой проект МНТ/Цепь скребковая.cdw
Курсовой проект МНТ/СП Бункер загрузочный.cdw
Курсовой проект МНТ/СП Цепь скребковая.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: VernBi
Дата: 2017-10-23
