Проектирование вертикального винтового конвейера

Воронежская Государственная Технологическая Академия
Кафедра Технической механики, Курсовой проект по Проектированию Транспортных Установок
на тему Расчет и проектирование винтового конвейера
Воронеж 2007

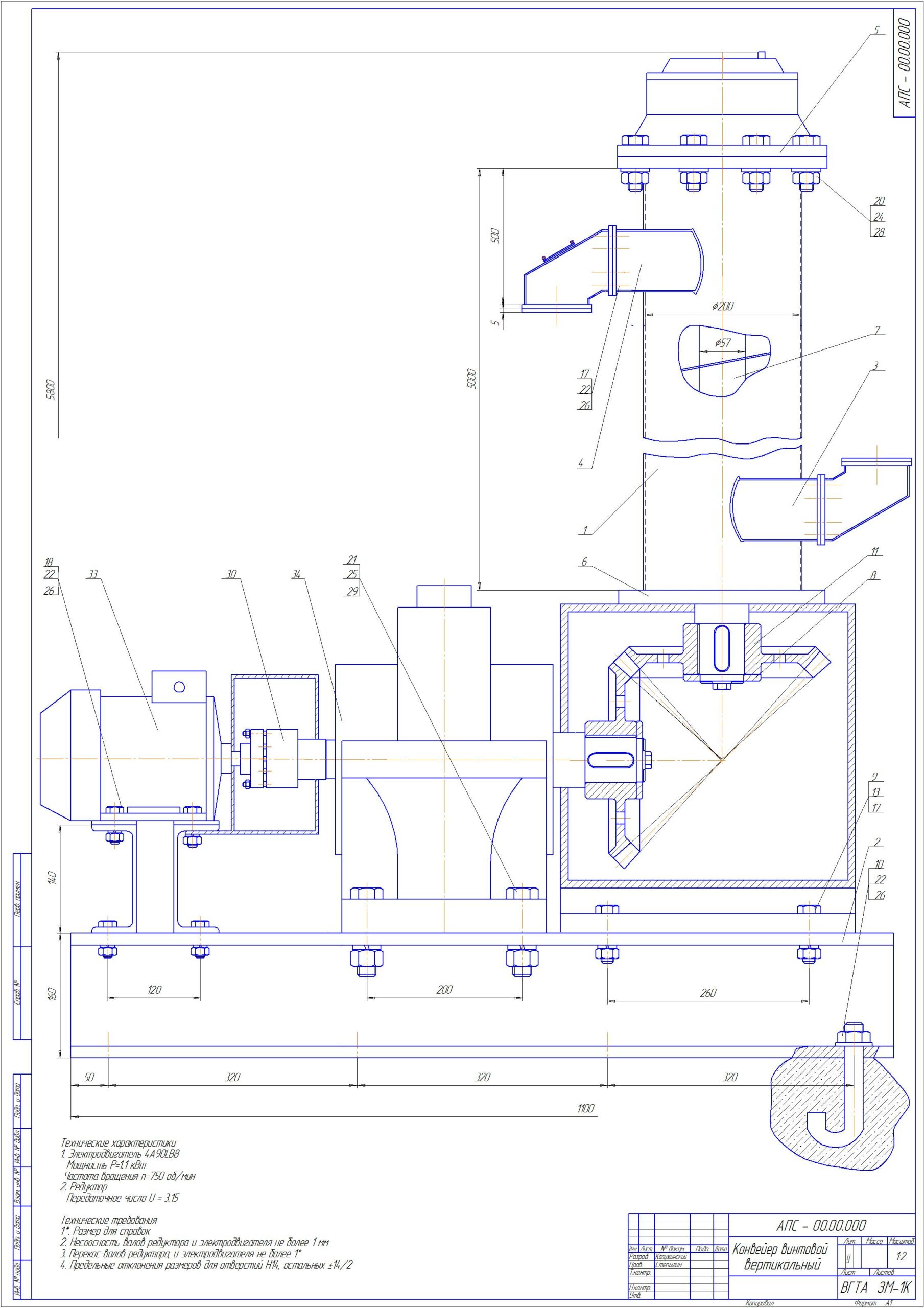

В данном проекте представлен расчет винтового транспортера вертикального Выполнены чертежи: общий вид конвейера, привод и деталеровка (крышка сквозная, полумуфта, вал, коническое колесо)Даны спецификации. Необходимо спроектировать основные узлы винтового конвейера, изучить существующие аналоги конструкции машины и методы расчета (по атласам, технической и патентной литературе), выбрать установку наиболее близкую к проектируемой. С помощью консультанта проанализировать конструкцию прототипа, отметив ее достоинства и недостатки, наметить пути устранения. Рассмотрение аналогов и прототипа конструкций следует сопроводить эскизами и необходимыми пояснениями.

Состав: Пояснительная записка, ВО, Привод, Опора, Деталировка Язык документа

Софт: Компас-3D 10
