Проектирование винтового конвеера

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
<<НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ УНИВЕРСИТЕТ <>
Кафедра ТМО
Факультет: энергетики и электротехники
Специальность: Пищевая инженерия малых
предприятий
Пояснительная записка к курсовому проекту по курсу <>
Тема: <>
Москва 2010 год

В данной работе проектируется винтовой конвейер для транспортирования комбикорма рассыпного.
Исходные данные:
1. Производительность Q = 40 т/ч = 11,11 кг/с,
2. Насыпная плотностью ρ = 0,36 т/м = 360 кг/м 3
3. Частота вращения винта n =245 мин ,
4. Высота конвейера H=7 м,
5 Режим работы тяжелый.
Графическая часть:

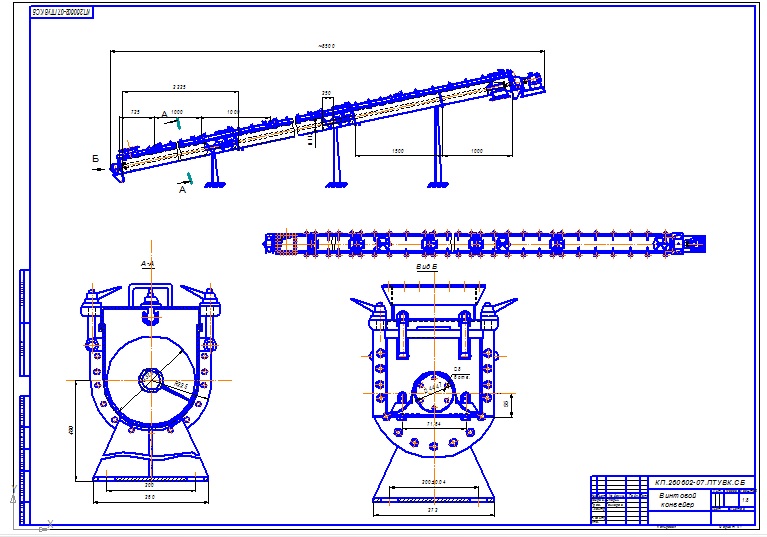

- Общий вид винтового конвейера;
- Винт конвейера;
- Кинематическая схема.

Состав: Чертеж конвейера, чертеж винта, ПЗ Язык документа

Софт: КОМПАС-3D 13

Просмотр файлов
Новая папка/vint_konveyeyr.cdw
Новая папка/ВИНт.cdw
Новая папка/кинематическая схема.frw
Новая папка/Текстовый ред.kdw
Новая папка
