Расчет ленточного конвейера

Дальневосточный университет путей сообщения
Кафедра "ТТК"
Курсовая работа по дисциплине "Машины непрерывного транспорта"
На тему " Расчет ленточного конвейера"
Хабаровск 2016

В данной курсовой работе производится расчет ленточного конвейера с грузом - зерно.

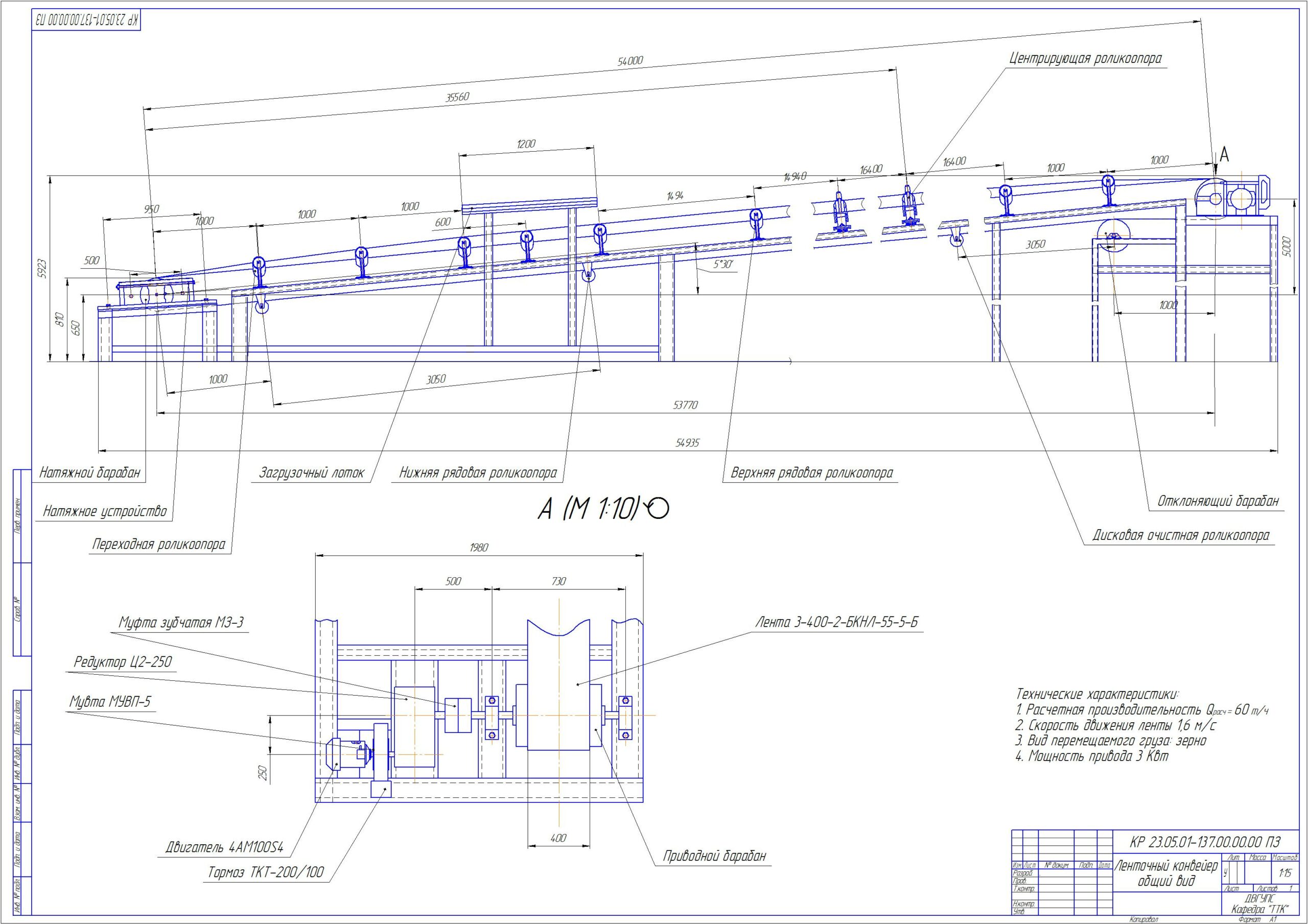

Графическая часть содержит чертеж общего вида ленточного конвейера по рассчитанным параметрам.
Технические характеристики:
1. Расчетная производительность Qрасч = 60 т/ч
2. Скорость движения ленты 1,6 м/с
3. Вид перемещаемого груза: зерно
4. Мощность привода 3 Квт
