Расчет винта и вала винтового конвейера D=650, t=500
ЮЖНО-УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ
ИНСТИТУТ АГРОИНЖЕНЕРИИ ФГБОУ ВО ЮЖНО-УРАЛЬСКИЙ ГАУ
Факультет инженерно-технологический
Кафедра прикладной механики САПР в ТС АПК
"Расчет винта и вала винтового конвейера"
Челябинск 2017
Исходные данные:
Вариант - 9; Диаметр винта D, мм - 650; Шаг винта t, мм - 500; Угол наклона оси винта - 15; Транспортируемый материал - Кукуруза.
В семестровой работе был произведен расчет вала и шнека винтового конвейера в САПР APM Win Machine с применением модуля Studio. Рассчитаны диаметр вала 180 мм с толщиной стенки 6 мм и толщина винтовой поверхности 9 мм. Подобраны подшипники Радиально-упорный роликовый А7220 и Радиальный шариковый 220 серии. Необходимая мощность электродвигателя для привода 210 Вт.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1 РАСЧЕТ ПАРАМЕТРОВ ВИНТОВОГО КОНВЕЙЕРА
2 ПРОЕКТИРОВАНИЕ И РАСЧЕТ ВИНТА В APM STUDIO
3 РЕЗУЛЬТАТЫ РАСЧЕТА В APM STUDIO
4 РАЗРАБОТКА КОНСТРУКЦИИ ПО РЕЗУЛЬТАТАМ РАСЧЕТА
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ

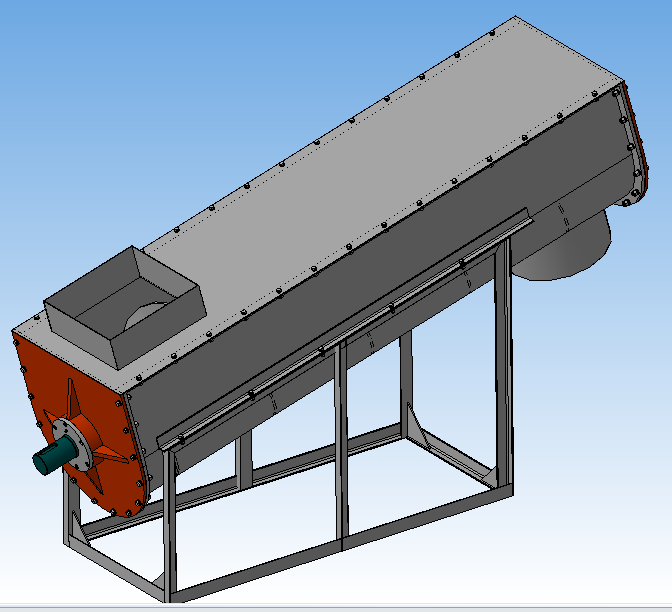

Состав: Цапфа, Шнек, Корпус, Крышка, Торцевая крышка, Рама(СБ), Сборка винтового конвейера(СБ), ПЗ, Расчет шнека в АПМ.
Софт: КОМПАС-3D 16.1
