Промотур КОМПАС v17

Разработка конструкции узлов пластинчатого конвейера

Карагандинский государственный технический университет
Кафедра Металлургия, материаловедение и нанотехнологии
Курсовой проект по дисциплине: «Оборудование литейных цехов»
Тема: «Разработка конструкции узлов пластинчатого конвейера»
Караганда 2011

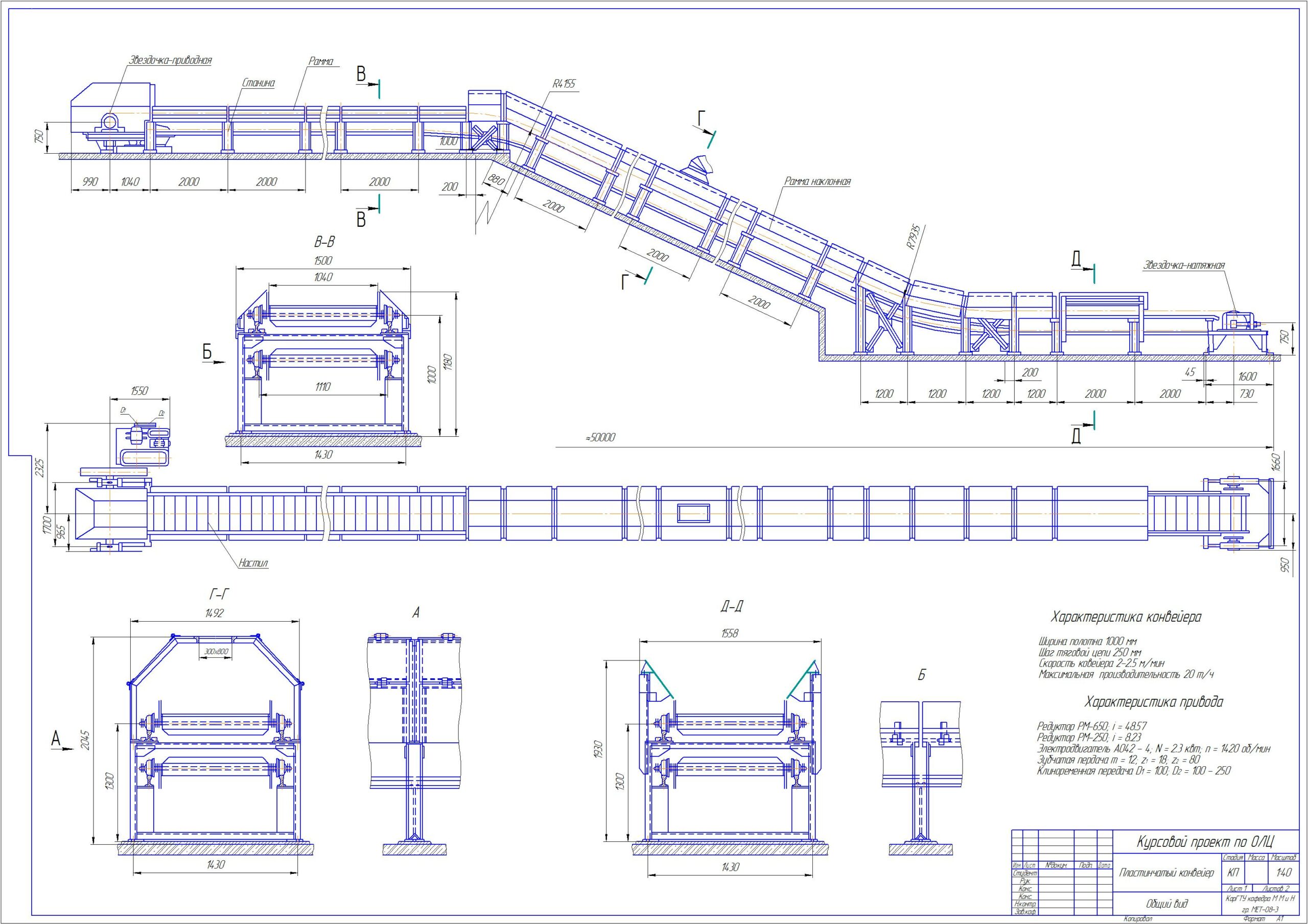

В данном проекте рассматривается разработка конструкции узлов пластинчатого конвейера. Графическая часть содержит общий вид пластинчатого конвейера, узел приводных звездочек сборочный чертеж и спецификация. Курсовой проект содержит 2 листа формата А1 графическая часть, 20 страниц пояснительной записки, спецификация формат А4 в Компасе.

Характеристика конвейера

Ширина полотна 1000 мм
Шаг тяговой цепи 250 мм
Скорость ковейера 2-2.5 м/мин
Максимальная производительность 20 т/ч

Характеристика привода

Редуктор РМ-650; i = 48.57
Редуктор РМ-250; i = 8.23
Электродвигатель АО42 - 4; N = 2.3 квт; n = 1420 об/мин
Зубчатая пердача m = 12; z1 = 18; z2 = 80
Клиноременная передача D1 = 100; D2 = 100 - 250

Состав: Пластинчатый конвейер (ВО), Узел приводных звездочек (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 12

Сайт: www

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Конвейеры / Разработка конструкции узлов пластинчатого конвейера
