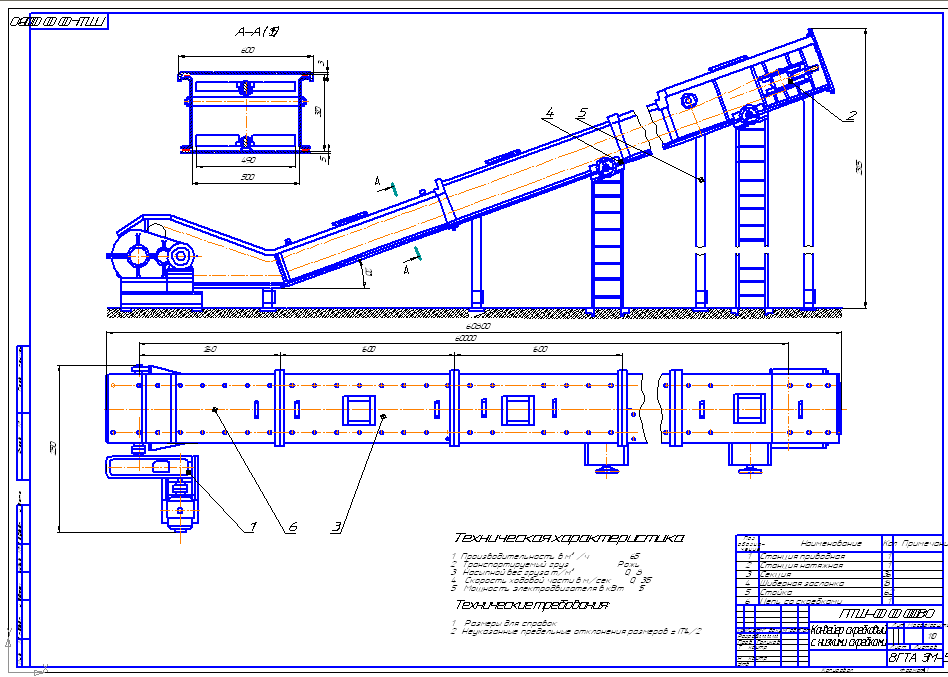

Скребковый конвейер с погруженными скребками

Воронежская технологическая академия
Кафедра технической механики
Курсовой проект по дисциплине" Подъемно Транспортные установки"
на тему: "Расчет скребкового конвейера"
Воронеж 2007

в данной работе представлен расчет скребкового конвейера с погруженными скребками. Скребковые конвейеры с низкими скребками в разнообразных конструктивных модификациях являются в настоящее время основными агрегатами для подземного транспортирования.
Преимуществами скребковых конвейеров являются простота конструкции и устройства промежуточной загрузки и разгрузки; возможность герметичного транспортирования пылящих и горячих грузов. К недостаткам относятся интенсивный износ ходовой части желоба, особенно при перемещении абразивных грузов, поскольку скребки и в большинстве случаев тяговая цепь трутся о желоб в среде груза; значительный расход энергии из-за трения груза и ходовой части о желоб; крошение и измельчение груза при транспортировании волочением, что для некоторых грузов недопустимо, а для многих нежелательно.

Техническая характеристика конвейера
1. Производительность в м /ч 65
2. Транспортируемый груз Рожь
3. Насыпной вес груза т/м 0,8
4. Скорость ходовой части в м/сек 0,315
5. Мощность электродвигателя в кВт 15

Состав: Вид общий (ВО), Натяжная станция, Деталировка, Эпюры, Привод, Блок отклоняющий, ПЗ Язык документа

Софт: Компас-3D 11

Просмотр файлов
пту 12.8 че/00.cdw
пту 12.8 че/1.cdw
пту 12.8 че/12.8 норм/детали/ВАЛ.cdw
пту 12.8 че/12.8 норм/детали/ВИНТ.cdw
пту 12.8 че/12.8 норм/детали/звездочка.cdw
пту 12.8 че/12.8 норм/детали/корпус-подш.cdw
пту 12.8 че/12.8 норм/детали/крыш-2.cdw
пту 12.8 че/12.8 норм/зап 12.8.doc
пту 12.8 че/12.8 норм/конвейер 12,8.cdw
пту 12.8 че/12.8 норм/КР.cdr
пту 12.8 че/12.8 норм/КР2.cdr
пту 12.8 че/12.8 норм/привод.cdw
пту 12.8 че/12.8 норм/Спецификация привод.spw
пту 12.8 че/12.8 норм/СПЦ-НАТ.СТ..cdw
пту 12.8 че/12.8 норм/станция натяжная1.cdw
пту 12.8 че/12.8 норм/эп вала.bak
пту 12.8 че/12.8 норм/эп вала.cdw
пту 12.8 че/12.8 норм/эп цепи.bak
пту 12.8 че/12.8 норм/эп цепи.cdw
пту 12.8 че/~$яснительная.doc
пту 12.8 че/Вал.cdw
пту 12.8 че/Звёздочка тяговая.cdw
пту 12.8 че/Корпус аммортизатора.cdw
пту 12.8 че/Корпус подшипника.cdw
пту 12.8 че/Натяжная станция2.cdw
пту 12.8 че/Отклоняющий блок.cdw
пту 12.8 че/Пояснительная.doc
пту 12.8 че/Шкив.cdw
пту 12.8 че/Шток.cdw
пту 12.8 че/12.8 норм/детали
пту 12.8 че/12.8 норм
пту 12.8 че
