Стационарный ковшовый транспортер 50т/час

Стационарный ковшовый транспортер производительностью 50 тонн/час, высота подъема 20 метров, груз- зерно.

Технические характеристики:
Производительность 50т/час
Высота подъема 20 м
Емкость ковша 12 л
Двигатель 4А112М4 мощность 4,77 кВт частота вращения двигателя 1455 1/мин

Ковшовые элеваторы применяются в кормоцехах животноводче¬ских ферм, зернохранилищах, зернотоках для перемещения зерна, муки, корнеклубнеплодов, навоза и других мелкокусковых и сыпу¬чих грузов.
В зависимости от физико-механических свойств транспортируе¬мого материала скорость его перемещения выбирают от 0,6 до 5 м/с.
Основные достоинства элеваторов: компактность (малые попе¬речные габариты); возможность подавать грузы на значительную высоту (до 45—60 м и выше); большой диапазон производительности — от 1 до 20 мз/ч для сельскохозяйственного производства.
Недостатки элеваторов: ударное воздействие на материал; сравнительная сложность конструкции; чувствительность к пере¬грузке и в связи с этим необходимость равномерной подачи груза к рабочим органам.

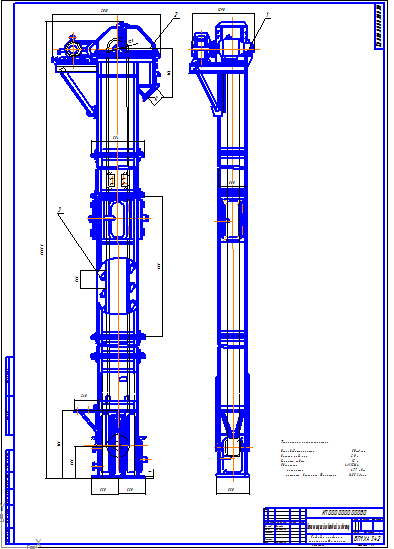

Состав: Сборочный чертеж(СБ), деталировка, пояснительная записка Язык документа

Софт: Компас v13

Просмотр файлов
СБдеталировка и сборка.cdw
ВО ковшевый транспортер.cdw
Ковшевый транспортер.docx
