Транспортер шнековый наклонный

Переносной транспортер шнековый наклонный. Применяться для загрузки бункеров, автомобильного транспорта и т.п.
Технические характеристики:
1..Производительность до 25 т/час.
2.Мотор-редуктор NMRV 110-93.3-15-5.5 кВт установлен на реактивной тяге ( для уменьшения нагрузок при работе шнека).
3.Подшипниковые опоры установлены с наружи (для удобства обслуживания)
4.Диаметр загрузочного бункера 273х3мм.
5.Диаметр выгрузного патрубка 273х3 мм.
6.Шнек разборный из трех частей (для удобства монтажа иТО).
7.Обечайка шнека- труба 273х3 мм.
8.Диаметр шнека 262 мм.
9.Шаг пера шнека 150 мм.

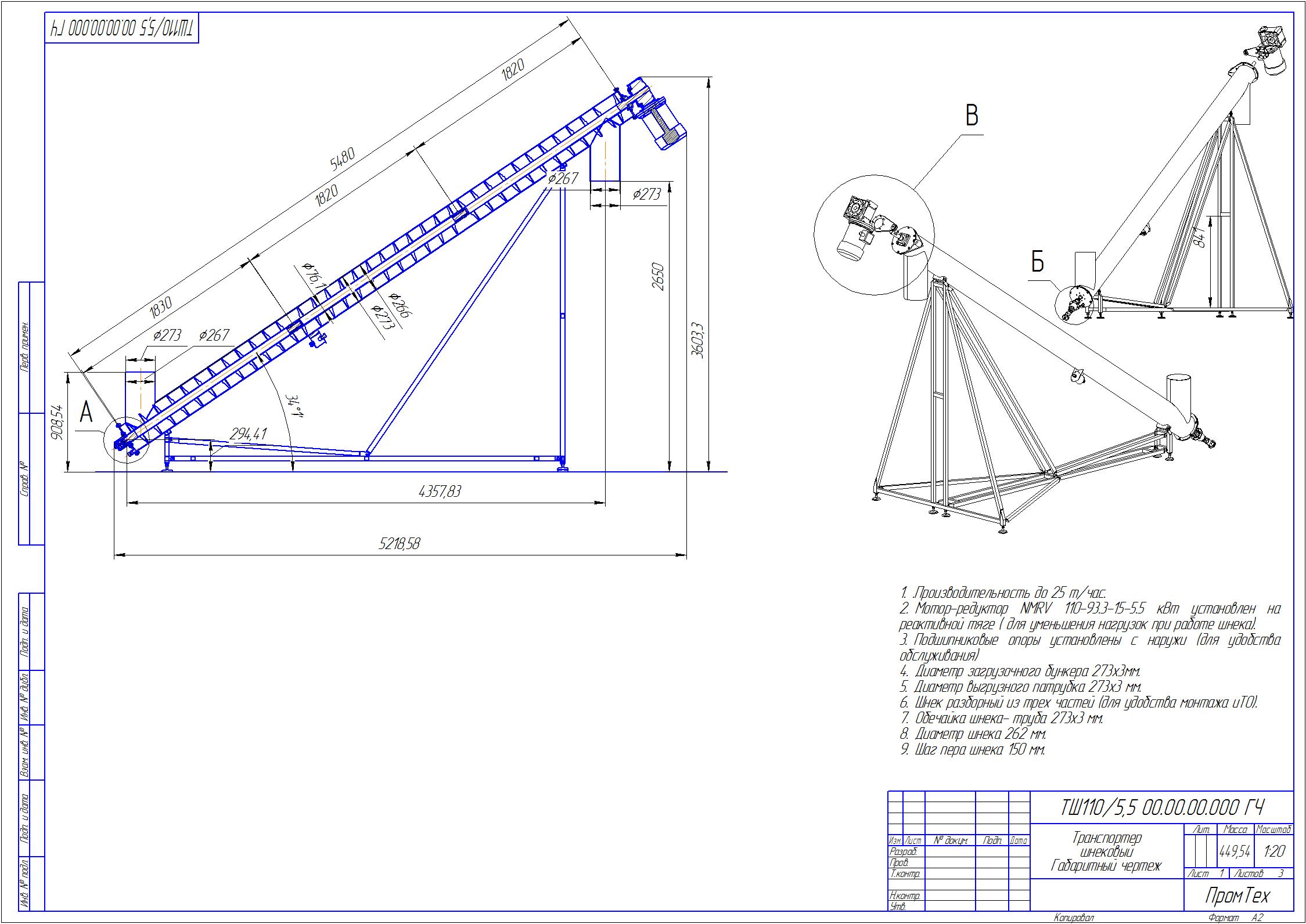

Состав: Габаритный чертеж Язык документа

Софт: КОМПАС-3D 14 sp1

Просмотр файлов
Транспортер шнековый (14).cdw
